オールステンレス製のエアシャワールームは清掃目標の達成にどのように役立ちますか?

オールステンレスエアシャワールームとは？

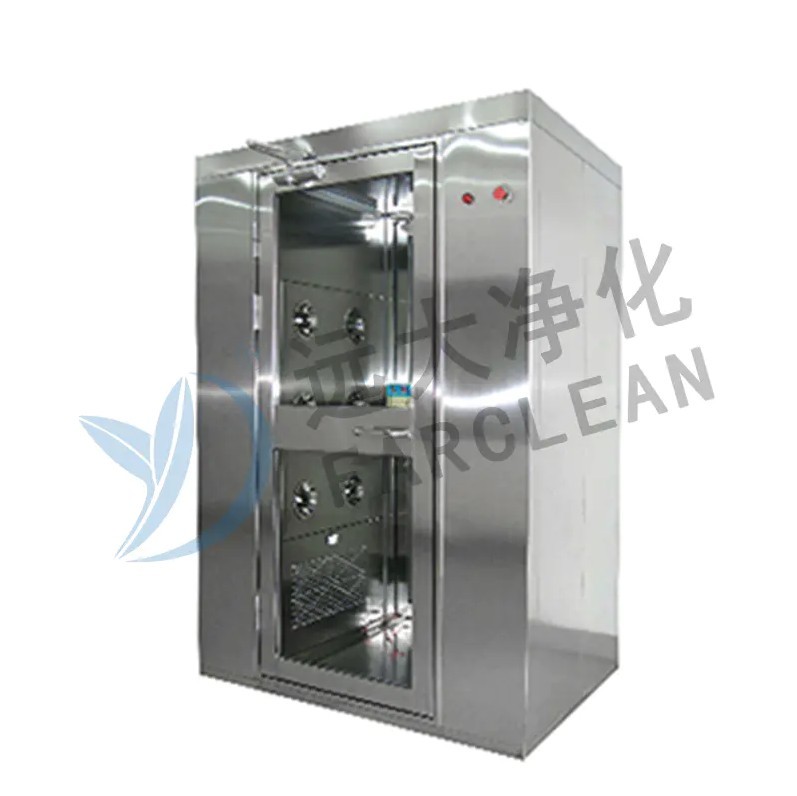

アン オールステンレスエアシャワールーム は、クリーンルーム、管理された環境、精密製造エリアの入り口に設置される内蔵型除染チャンバーです。人員や物品はチャンバーを通過し、HEPA フィルターを通した空気の高速ジェットが、入場が許可される前に表面の粒子 (ほこり、糸くず、髪の毛、その他の汚染物質) を吹き飛ばします。このカテゴリーのエア シャワーの特徴は、壁、天井、床板、ドア枠、ノズル ハウジングなどのすべての構造表面が、塗装された冷間圧延鋼板や複合パネルではなくステンレス鋼で製造されていることです。この素材の選択は、単なる見た目のためではありません。それは、ユニットの耐久性、衛生性能、耐薬品性、および長期的な所有コストを根本的に決定します。

指定されている最も一般的なグレードは SUS304 ステンレス鋼で、強力な洗浄剤や滅菌化学薬品に日常的にさらされる製薬およびバイオテクノロジー環境には SUS316L が選択されています。ステンレス鋼の滑らかで非多孔質の表面は細菌の付着に強く、繰り返しの消毒でも腐食せず、粒子自体を放出しません。これは、周囲のクリーンルームが ISO クラス 5 またはよりクリーンと評価される場合に重要な要件です。

材質の選択が洗浄性能に直接影響する理由

多くの施設管理者は、実際に汚染制御目標が実際に達成されるかどうかにエア シャワーの構成材料がどれほど影響するかを過小評価しています。塗装されたスチール製のエア シャワーは、初期のエアフロー仕様はステンレス製のユニットと同じですが、時間の経過とともに塗装された表面が欠けたり、腐食したり、それ自体が粒子の発生源となります。エポキシまたはパウダーコート仕上げは、UV への曝露や繰り返しの化学拭き取りによって劣化し、表面に微細な凹凸が生じ、洗浄サイクルの間に汚染物質が閉じ込められます。対照的に、ステンレス鋼は、通常のクリーンルーム消毒プロトコルの下では、その表面の完全性を無期限に維持します。

インテリアの形状も重要です。すべてのステンレス鋼のエア シャワーは通常、鋭角な 90 度の角度ではなく、完全に凹んだコーナー (壁、床、天井の間の湾曲した接合部) で製造されています。凹んだコーナーは、四角いコーナー構造に存在する粒子を捕捉するデッドゾーンを排除し、各拭き取りをより迅速かつ徹底的に行います。この設計機能は、医薬品グレードのステンレス製エンクロージャに共通であり、汚染管理計画で定義された粒子数目標の達成と維持を直接サポートします。

コアコンポーネントとそれらの連携方法

オールステンレス製エアシャワーの機能アーキテクチャを理解することは、設備エンジニアが適切なユニットを指定し、オペレーターがそれを正しく使用するのに役立ちます。主要なサブシステムは次のとおりです。

• HEPAまたはULPA濾過: 高効率微粒子エアフィルターは、0.3 μm 以上の粒子を 99.97% 捕捉します。超低透過エアフィルターは、0.12 µm で 99.9995% の効率を達成します。フィルターハウジングは通常、ステンレス製の天井プレナムの中に埋め込まれており、内面が平坦で洗浄可能な状態に保たれます。
• ステンレス鋼のノズル アレイ: 調整可能な 304 ステンレス ノズルは、対向する側壁に配置されており、デザインによっては天井にも配置されています。複数の角度から同時に高速エア ジェット (通常 20 ～ 25 m/s) を人や物品に向け、標準的な層流だけでは除去できない粒子を取り除きます。
• 連動ステンレスドア: 電子インターロック システムにより、両方のドアが同時に開くことがなくなり、汚れた廊下とクリーンルームの間の圧力差が維持されます。ドアフレームとシールはステンレス構造に統合されており、破片が溜まる可能性のある露出した留め具はありません。
• 再循環ブロワーシステム: 遠心ファンは室内の空気を吸い込み、HEPA フィルターを通過させ、ノズルを通して再循環させます。エネルギー効率の高い EC (電子整流) モーターの標準装備が増えており、エア シャワーを 24 時間稼働させる施設の運用コストが削減されます。
• コントロールパネルとタイマー: PLC またはマイクロプロセッサ コントローラは、ブロー時間 (通常 15 ～ 30 秒)、ドア インターロック ロジック、アラーム出力、および (高度なモデルでは) GMP 監査証跡のデータ ログを管理します。コントロールパネルの鼻隠しはステンレスでフラッシュマウントされており、清掃可能な表面エンベロープを維持します。

エアシャワーの仕様を清掃目標に合わせる

すべての用途に適した単一のエア シャワー仕様はありません。適切なユニットは、クリーンルームの分類、汚染リスクの性質、スループット要件、管理ゾーンに入るアイテムの種類によって決まります。次の表は、主要なパラメータを一般的な施設のシナリオにどのように一致させる必要があるかを示しています。

人員と貨物のエア シャワー: さまざまな目的に応じたさまざまな構成

すべてのステンレス鋼製エア シャワーは人員用と貨物用のバージョンが用意されており、特定の除染目標を達成するには正しいタイプを選択することが不可欠です。パーソナル エア シャワーは通常、1 人用または複数人用のトンネル設計で、標準ドアの高さは 2.0 ～ 2.2 メートルです。ノズルのレイアウトは、粒子の再付着を避けるために配置された回転または固定ジェットを使用して、頭、肩、胴体、脚などの人体の輪郭をカバーするように最適化されています。

対照的に、貨物または商品の通過エア シャワーは、トロリー、パレット ジャッキ、および大型機器を収容できるように、より幅が広く、より高い開口部を備えています。ステンレス鋼の床板は、予想される荷重に対して定格されている必要があります。製薬施設では、多くの場合、500 ～ 2000 kg/m2 の容量が指定されています。また、ノズルの形状は、粒子が沈降しやすく、側面のみのジェットによる除去に抵抗するカートの上部や容器の蓋などの平らな水平面に対応するように調整されています。一部の施設では、調整可能なノズルバンクを備えた組み合わせユニットを設置しており、人員と小物の両方にサービスを提供できるため、入口ポイントを重複させることなくスループットの柔軟性が向上します。

除染効果を最大化する運用上のベストプラクティス

たとえ最高仕様のオールステンレス製エアシャワーであっても、使い方を誤ると洗浄目標を達成できなくなります。適切な使用プロトコルについて担当者をトレーニングすることは、ハードウェア仕様自体と同じくらい重要です。以下の実践を標準の操作手順に組み込む必要があります。

• ブローサイクル中の回転が遅い: 人員はゆっくりと向きを変え（ブローサイクル全体で約 1 回転）、体のすべての表面をエアジェットにさらす必要があります。静止したままでは、低速回転に比べて除染効率が 30 ～ 50% 低下します。
• 腕を上げた状態: 腕を体から遠ざけるように上げると、通常は保護されている胴体、脇の下、袖の領域が露出します。この 1 回のアクションにより、ガウンスーツからの粒子の除去が大幅に向上します。
• 完全なサイクルがなければ再突入はありません: 汚れた廊下に戻る職員が再び入る前に完全な新しいサイクルを完了する必要があるように、インターロックを強制します。多くの汚染事件は、部分的なサイクルの完了またはバイパスされたサイクルの完了にまで遡ります。
• 定期的なフィルターの完全性テスト: HEPA/ULPA フィルターは、ISO 14644-3 に従って、試運転時およびその後毎年、DOP (フタル酸ジオクチル) または PAO (ポリアルファオレフィン) エアロゾル攻撃を使用してテストする必要があります。ステンレス製の筐体がどれほど優れた性能を発揮しても、フィルターが劣化すると保護効果はゼロになります。
• 室内清掃スケジュール： 定められた間隔で、すべての内部のステンレス表面を IPA (イソプロピル アルコール) または施設が承認した消毒剤で拭きます。非多孔質ステンレス表面はこのプロトコルを劣化させることなくサポートしますが、書面によるスケジュールによりチャンバー自体が汚染源になることを防ぎます。

より広範な汚染管理戦略との統合

アン all stainless-steel air shower room is most effective when it is integrated into a layered contamination control strategy rather than treated as a standalone solution. In a well-designed cleanroom entry system, the air shower functions as the final active decontamination step after gowning, and is positioned between the gowning anteroom and the cleanroom itself. The pressure cascade — from lower pressure in the corridor to higher pressure in the cleanroom — must be maintained through proper door interlocking to prevent cross-contamination during transitions.

GMP グレード A/B または ISO クラス 5 の環境を対象とする施設は、両方の入口でのエア シャワーと粘着性マットの組み合わせ、シフト間の UV 殺菌灯のサイクル、およびクリーンルーム入口ポイントでの粒子カウンターの監視も考慮する必要があります。インライン粒子計数器からのデータをエア シャワーの PLC にリンクして、周囲の粒子数が行動制限を超えたときにブロー サイクルの延長やアラームをトリガーすることができ、固定的な除染プロトコルではなく応答性の高い除染プロトコルを作成できます。

総所有コストと長期的な価値

すべてのステンレス鋼のエア シャワーは、塗装または亜鉛メッキの代替品よりも初期取得コストが高くなります。通常、サイズと構成に応じて 20 ～ 40% 高くなります。ただし、10 ～ 15 年の施設ライフサイクルにわたる総所有コストの計算では、一貫してステンレス製のオプションが有利です。塗装されたユニットは 3 ～ 5 年ごとに再塗装または再ライニングが必要であり、改修中にダウンタイムが発生します。また、塗装の下の基材が腐食し始め、制御された環境に粒子が放出され始めた場合には、廃止が必要になる場合があります。ステンレス鋼にはそのような介入は必要ありません。適切にメンテナンスされたユニットは、元の表面の完全性と汚染制御性能を無期限に維持します。

エアシャワーの運用における主な継続コストはエネルギー消費です。従来の AC 誘導モーターではなく EC モーター ブロワーを指定すると、同等の風量で消費電力を 25 ～ 40% 削減でき、エア シャワーを継続的に運用している施設では投資回収期間が 3 年未満になります。デマンド制御の換気ロジック (サイクル間のブロワー速度を下げる) と組み合わせると、ステンレス鋼のエア シャワーは最も衛生的であるだけでなく、要求の厳しいクリーンルーム環境で利用できる最もエネルギー効率の高い入口除染ソリューションにもなります。
