非自動洗浄パススルーボックスとは何ですか?いつ使用する必要がありますか?

非自動洗浄パススルーボックスについて

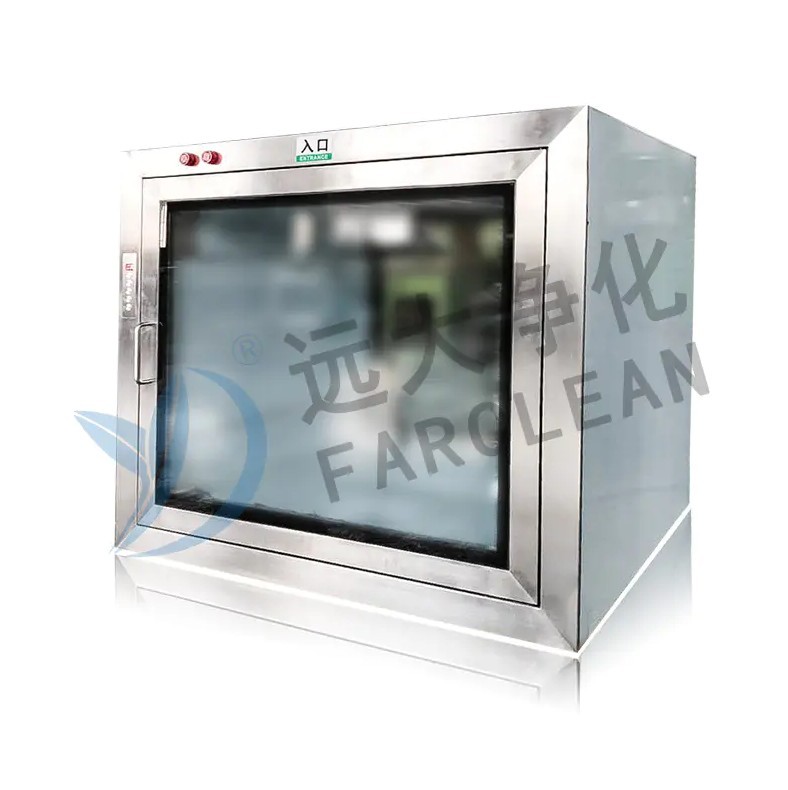

A 非自動洗浄パススルーボックス クリーンルームと隣接する非機密エリアまたは下位機密エリアの間の壁に設置された、固定された静的な搬送チャンバーです。ファンと HEPA フィルターを使用して移送された物質から浮遊粒子を積極的に除去するボックスを通過する自動洗浄 (またはエア シャワー) とは異なり、非自動洗浄型は相互汚染を防ぐためにインターロックされたドアと制御されたアクセスに依存しています。その中心的な機能は、クリーン バッファー ゾーンとして機能することです。これは、物質の移動中に 2 つの環境が直接通信しないようにする物理的障壁です。

通常、チャンバーには 2 つの連動ドアがあり、1 つはクリーンルーム側への開口部、もう 1 つは外部環境への開口部です。インターロック機構により、両方のドアが同時に開くことはなく、気圧の差が維持され、ろ過されていない外気がクリーンルームに侵入するのを防ぎます。このパッシブ設計により、アクティブ除染システムに比べてシンプルでメンテナンスコストが低くなり、信頼性が高くなります。これは、ダウンタイムが高くつく施設では大きな利点となります。

非自浄式パススルーボックスは、拭き取りが簡単で微生物の付着を防ぐ、滑らかな非多孔質素材 (最も一般的には 304 または 316L ステンレス鋼) で作られています。内側のコーナーは通常、粒子を捕捉するエッジを排除するために、覆われているかアール仕上げになっています。一部のモデルには、使用の間にオプションで表面除染を行うための UV 殺菌ランプが含まれており、「自己洗浄」のカテゴリーに入ることなく汚染制御層を追加します。

主な機能と設計仕様

非自動洗浄パススルーボックスを評価する場合、実際の性能はいくつかの設計上の特徴によって決まります。これらの仕様を理解することは、調達チームが適切なユニットを施設の分類要件やワークフローの要求に適合させるのに役立ちます。

メカニカルインターロックシステム

インターロック機構は、パススルーボックスの特徴的な安全機能です。非自動洗浄モデルでは、これは通常、機械的なカムとロッドのシステムまたは電子ソレノイド ロックのいずれかによって実現されます。機械的インターロックは、厳しい電磁要件がある環境 (特定の電子機器製造分野など) で好まれますが、電子的インターロックは監査証跡ログ、アクセス制御の統合、およびリモート監視を提供し、GMP 規制の製薬施設では貴重です。

材質と表面仕上げ

粒子の付着を最小限に抑え、洗浄の検証を容易にするために、内面は鏡面研磨に仕上げられています (医薬品用途では通常 Ra ≤ 0.4 µm)。内部の完全性を損なうことなくコストを削減するために、外装にはブラッシュ仕上げまたは粉体塗装された軟鋼が使用される場合があります。ドアシールはシリコンまたは EPDM ガスケットで構成されており、IPA、過酸化水素ワイプ、またはその他の一般的なクリーンルーム消毒剤による洗浄サイクルを繰り返しても弾性を維持します。

オプションの UV-C 除染

非自動洗浄パススルー ボックスの多くは、オプションのアクセサリとして統合 UV-C ランプを提供しています。搬送の合間に UV-C ライトを作動させると、チャンバー内の露出表面が照射され、露出後 15 ～ 30 分以内に表面の微生物負荷が最大 99.9% 削減されます。 UV-C は表面処理のみであることに注意することが重要です。UV-C は浮遊微粒子を濾過したり除去したりするものではありません。そのため、これらのユニットは非自己洗浄として分類されています。

サイズと耐荷重

パススルーボックスは、少量のサンプル移送用に設計されたコンパクトなベンチトップモデル (約 400 × 400 × 400 mm) から、フルトレイ、機器コンポーネント、またはバルクパッケージを収容できる大型の床置き型ユニット (最大 1200 × 800 × 800 mm 以上) まで、幅広い内寸で入手可能です。耐荷重は、棚とフレームの構造に応じて、通常 30 kg から 150 kg 以上の範囲です。

産業用途

非自動洗浄パススルーボックスは、規制および準規制の幅広い業界に導入されています。低運用コストと検証の容易さと組み合わせた多用途性により、制御された材料移送が必要なほぼすべての施設に適しています。

電子機器製造: 主な使用例

エレクトロニクス業界は、非自動洗浄パススルー ボックスに対する最も要求が厳しく、広範な用途の 1 つです。半導体製造、PCB アセンブリ、および光学部品の製造はすべて、厳密に管理された環境で行われ、サブミクロンの粒子であっても製品の欠陥や歩留まりの低下を引き起こす可能性があります。これらの設定では、パススルーボックスを使用すると、生産エリアの ISO クラスを損なうことなく、ウェーハ、基板、マスク、ツールの頻繁な搬送が可能になります。

電子機器のクリーンルームには厳しい EMI (電磁妨害) 要件があることが多いため、電子制御ユニットよりも機械的に連動した非自動洗浄パススルー ボックスが好まれることがよくあります。また、アクティブ エアフロー システムがないため、敏感なリソグラフィーや検査装置の近くで振動によって引き起こされる位置合わせの問題のリスクも排除されます。

バイオ医薬品と病院

医薬品製造および病院での無菌調合では、法規制への準拠がパススルーボックスの選択の主な要因となります。 EU GMP Annex 1 と FDA ガイダンスは両方とも、機密ゾーンと非機密ゾーン間の物質の移動は、汚染の侵入を防ぐ方法で実行することを要求しています。文書化された洗浄手順とインターロック検証を備えた適切に検証された非自動洗浄パススルー ボックスは、ほとんどのグレード B/C および ISO 6/7 アプリケーションでこれらの要件を満たします。

非自動洗浄式パススルーボックスと自動洗浄式パススルーボックス

自動洗浄パススルーボックスと非自動洗浄パススルーボックスのどちらを選択するかは、プロセスの汚染リスクプロファイル、クリーンルームの分類、および運用要件によって異なります。どちらのタイプが普遍的に優れているというわけではありません。正しい選択は状況によって異なります。

• 粒子発生リスク: 段ボールの梱包、袋に入っていないコンポーネント、管理されていない環境に置かれていた品目など、輸送品から粒子が飛び散る可能性がある場合は、アクティブな HEPA フィルターを備えた自動洗浄ユニットを選択する方が安全です。非自動洗浄ボックスは、輸送前にすでに洗浄済みまたは二重袋に入れられているアイテムに適しています。
• クリーンルームの分類: ISO 8 またはグレード D 環境の場合は、通常、手動洗浄プロトコルを備えた非自動洗浄パススルー ボックスで十分です。グレード C または D エリアに隣接する ISO 5 (グレード A/B) 環境の場合、規制上の期待または施設の SOP によって自動洗浄ユニットが必要になる場合があります。
• メンテナンス負担： 自動洗浄ユニットには、定期的な HEPA フィルターの完全性テスト、ファン モーターのメンテナンス、気流のバランス調整が必要ですが、これらすべてにより運用コストが増加します。非自動洗浄ボックスには可動部品が最小限に抑えられ、メンテナンスの頻度とコストが大幅に削減されます。
• 検証の複雑さ: 非自動洗浄パススルーボックスは、GMP ガイドラインに基づいて検証および認定するのが簡単です。検証範囲は通常、インターロック機能、洗浄検証、および差圧監視をカバーしますが、これはアクティブ エア シャワー システムよりもはるかに狭い範囲です。
• 転送スループット: 自動洗浄ユニットでは、内側のドアを開ける前にパージ サイクル (通常は 1 ～ 5 分) が必要です。非自動洗浄ユニットにより、インターロックが解除されたときのより高速な搬送が可能になります。これは、高スループットの製造環境や病院の調剤環境では重要です。

設置、認定、および操作プロトコル

非自動洗浄パススルーボックスを適切に設置することは、その長期的なパフォーマンスにとって非常に重要です。ユニットは、バイパス空気の流れを防ぐためにフレーム周囲に気密シールを付けて、クリーンルームの壁にフラッシュマウントする必要があります。正圧クリーンルームの場合、差圧を考慮してクリーンルーム側のドアのシール力をわずかに高くする必要があります。負圧環境 (格納容器など) では、設置ロジックが逆になります。

資格（IQ/OQ/PQ）

規制された業界では、パススルーボックスは使用前に正式に認定される必要があります。通常、認定プロセスには次のものが含まれます。

• 設置資格 (IQ): 寸法チェック、材料認証レビュー、壁シール検査など、ユニットがメーカーの仕様に従って設置されていることを検証します。
• 運用資格 (OQ): インターロック システムの機能テスト (両方のドアが同時に開けられないことを確認)、ドア シールの完全性チェック、および (UV-C が取り付けられている場合) ランプ強度の検証。
• パフォーマンス適格性評価 (PQ): シミュレートされた材料搬送中にクリーンルーム内の粒子数を監視し、通常の動作条件下でパススルーボックスが汚染経路として機能しないことを確認します。

標準操作手順

最適に設計されたパススルーボックスであっても、ユーザーの規律の欠如を補うことはできません。非自動洗浄パススルーボックスの効果的な SOP では、チャンバー内でのアイテムの最大滞留時間、入場前に必要なアイテムの事前洗浄または袋詰め、内部清掃の頻度と承認された消毒剤、UV-C 活性化プロトコル (該当する場合)、および規制環境での各搬送の文書要件を指定する必要があります。クリーンルームの完全性を長期にわたって維持するには、定期的なトレーニングと定期的なコンプライアンス監査が不可欠です。

適切な非自動洗浄パススルーボックスを選択する方法

施設に適切なユニットを選択するには、汚染管理要件、ワークフローの要件、規制上の義務、および予算の制約のバランスを考慮する必要があります。次のチェックリストは、最も重要な決定要素をまとめています。

• 搬送壁の両側でクリーンルームの分類を定義します。 よりクリーンな環境の ISO クラスまたは GMP グレードにより、最低限の建設基準 (表面仕上げ、シール品質、インターロックの信頼性) が決まります。
• アイテムの最大寸法と重量を決定します。 密封された表面に品物を押し付けることなく快適に積み降ろしできるように、すべての側面に少なくとも 20% のクリアランスがある内寸を選択してください。
• インターロックの種類を指定します。 EMI に敏感なエレクトロニクス分野では、機械的インターロックが推奨されます。電子インターロックは、監査証跡とアクセス制御を必要とする GMP 環境に適しています。
• UV-C をオプションのサプリメントとして検討してください。 外部包装材の残留物や生物学的汚染のリスクのある品目を輸送する施設の場合、UV-C ランプを使用すると、エア シャワー システム全体の費用をかけずに追加の表面除染が可能になります。
• 材料の適合性を確認します。 内部のステンレス鋼グレードとガスケットの材質が、施設で使用される洗浄剤と互換性があることを確認してください。特に、塩素系消毒剤 (低グレードのステンレスに穴を開ける可能性がある) が洗浄手順の一部である場合には注意してください。
• 早めにドキュメント パッケージをリクエストしてください。 規制産業の場合、納入後の認定遅延を避けるために、注文時にサプライヤーに FAT (工場受け入れテスト) 記録、材料証明書、および IQ/OQ プロトコルの草案を提供するよう依頼してください。

非自動洗浄パススルーボックスは、アクティブシステムと比較して単なる「基本的な」オプションではありません。正しく指定、設置、操作されれば、大部分のクリーンルーム環境にとって正しい選択です。そのシンプルさが強みです。コンポーネントが少ないということは、障害モードが減り、メンテナンス コストが削減され、検証パスがより簡単になることを意味します。エレクトロニクス、製薬、化粧品、食品、ヘルスケア分野の施設にとって、材料搬送作業中にクリーンルームの完全性を維持するための最もコスト効率が高く信頼性の高いツールの 1 つです。
