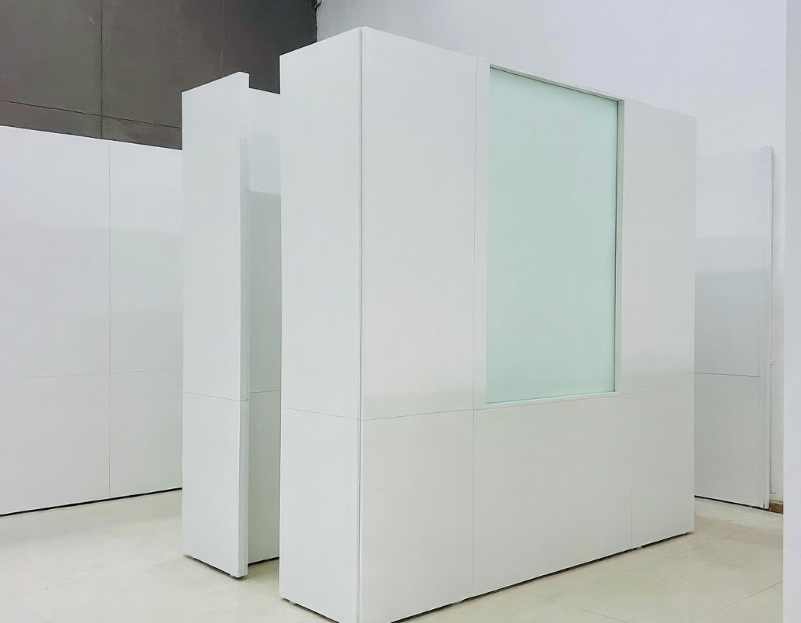

クリーンルームパーティションで柔軟な空間レイアウトが可能になる仕組み

管理された環境の構造は変化しています。生産ラインがより頻繁に移動するようになりました。研究チームが拡大し再編される。規制は進化します。この文脈において、空間はもはや静的なままではいられない。 クリーンルームのパーティション 施設がこうした変化にどのように適応するかにおいて、静かだが決定的な役割を果たしている。

従来の工法は固定壁に依存していました。強度はありましたが、調整には限界がありました。現在、メーカーや研究所は、長時間中断することなくプロセスの更新に対応できるレイアウトを必要としています。モジュラーパーティションシステムはその需要に応えます。クリーンなゾーンを形成しながら、中断を少なくして再構成を可能にします。柔軟なレイアウト設計は、もはや設計トレンドではありません。それは運用計画の一部となっています。

制御された環境において空間の柔軟性が重要なのはなぜですか?

クリーン ルームは、エレクトロニクス、製薬、バイオテクノロジー、食品生産、精密製造などの重要な産業をサポートしており、微量の汚染でも製品やプロセスを台無しにする可能性があります。これらの環境は意図的に個別のゾーンに分割されており、それぞれのゾーンには気流の方向と速度、ガウンの手順、人の動き、物の流れ、機器のレイアウトなどの独自の要件があります。

生産ニーズは常に進化します。新しい製品ラインには、隔離された組み立てスペースが必要になる場合があります。プロセスの変更により、原材料の取り扱いを最終包装から物理的に遠ざけるなど、上流と下流のステップをより厳密に分離することが必要になる可能性があります。規制の更新、顧客の仕様、品質調査により、ワークフローの調整が必要になることがよくあります。

永続的な壁、石膏ボード、または流し込みコンクリートで境界を作成すると、すべての変更が大規模な建設プロジェクトになります。解体、新築、認定と検証の延長、再認定、そして数週間または数か月のダウンタイムが必要になります。コストは急速に上昇し、生産の継続性が損なわれます。

モジュール式または可動式のパーティションはその方程式を変えます。これにより、チームは建物のシェルを分解することなく、内部ゾーンを再定義して、管理エリアの作成、結合、または再配置を行うことができます。隣接するスペースへの拡張、需要が少ないときの縮小、または 1 つの部屋を分類されたサブゾーンに分割することは、すべて比較的最小限の中断で実行できます。

空間的な柔軟性により、クリーンルームのレイアウトが固定された制約から適応可能な資産に変わります。これにより、施設は、製品の品質を保護し、ダウンタイムを最小限に抑え、長期的な運用コストを管理しながら、変化する製品、プロセス、ビジネスの優先事項に対応することができます。

モジュラー システムは再構成をどのようにサポートしますか?

モジュール式パーティションは、組み立てられたシステムとして設計されています。パネルは構造化されたフレームを介して接続されます。計画と注意を払って取り付け、取り外し、または再配置することができます。

永久的な石積みの壁とは異なり、モジュール式パネルは調整できるように設計されています。セクションは取り外して再配置できます。ドアと表示パネルは挿入または交換できます。このアプローチは、完全な再構築ではなく段階的なレイアウト変換をサポートします。

柔軟性を可能にする主な特徴は次のとおりです。

1. 取り外し可能なパネル構造
2. 標準化された接続インターフェース
3. 統合されたドアと窓モジュール
4. 天井および床システムとの互換性

これらの機能により、施設は、管理された環境の全体的な整合性を維持しながら、内部ゾーンを再形成することができます。

クリーン ルームのパーティションはさまざまな機能ゾーンをサポートできますか?

最新の施設には、複数の活動エリアが含まれることがよくあります。各エリアは明確な目的を果たします。より厳密な分離が必要なものもあります。オープンなコラボレーションを優先する企業もいます。

パーティションは以下の定義に役立ちます。

• 産地
• 試験室
• バッファゾーン
• 収納スペース
• 職員の出入りポイント

恒久的な建設を行わずにスペースを分割できるため、プランナーはワークフローに基づいてゾーンを割り当てることができます。プロセスが変更されると、新しいシーケンスに合わせてパーティション システムを調整できます。

この適応性により、安全性と操作の明瞭性の両方がサポートされます。

パーティションによってワークフローの効率はどのように向上しますか?

クリーンルームおよび管理された環境での作業は、人員、原材料、中間体、完成品の一貫した摩擦のない動きに依存します。レイアウトが永続的である場合、フィラーの位置変更、ラベラーの追加、サンプリング ポイントの移動といったプロセスの微調整により、意図せず通路が圧迫されたり、移動距離が長くなったり、清潔なエリアやガウンエリアの交通が不必要に横断したりする可能性があります。時間の経過とともに、これらの小さなミスアライメントは慢性的なボトルネック、オペレータの移動距離の延長、頻繁な一時停止、取り違えや手順の逸脱の可能性の増加、シフトごとの全体的な生産量の低下などに蓄積されます。

モジュラー パーティションを使用すると、チームは、短期間で目標の精度で内部トラフィック フローを再構築する実践的な能力が得られます。壁を再配置することで、次のことが可能になります。

• 主要通路を拡張して、混雑することなくカート、パレットジャッキ、人員のピーク時の双方向移動に対応します。
• 二次通路を狭くするかルートを変更して、高分類のコアを通過する不要不急の歩行者通行を防止する
• 搬入されるコンポーネントと搬出される完成品を分離する、厳密な一方向の材料通路を確立します。
• 独立した人員ルート（入場ガウン→コア→出口デコン）を導入し、汚染された流れときれいな流れを物理的に分離したままにします
• 高スループットの自動化ラインを頻繁な中断から保護するために、計量ブース、外観検査ベンチ、組立ポッドなどの手動ステーションまたはオペレータ集約型ステーションの周囲に緩衝ゾーンを設けます。

これらの意図的なレイアウト変更により、日々のパフォーマンスが具体的に向上します。

• 清浄度グレード間の堅牢なゾーニング — 下位クラスのエリアから上位クラスのエリアへの短い一方向の引き継ぎにより、汚染の持ち越しを最小限に抑えながら、クリーンサイドの活動を中断することなく進めることができます。
• 単純で認知負荷の低い経路 — 明確にマークされ、物理的に強制されたルートにより、意思決定の疲れが軽減され、後戻りステップがなくなり、リードからの絶え間ない口頭指導の必要性が減ります。
• 強化された視線監視 — 透明または部分的にガラス張りのパネルにより、監督者、QA 検査官、および技術者は、ガウニング/ガウニング解除サイクルを繰り返すことなく、複数のゾーンにわたる材料のステージング、工程内チェック、およびオペレータのコンプライアンスを監視できるため、逸脱への対応が迅速化されます。
• 生産シフトへの短期的な適応性 — 新しいツールの導入、バッチ量の変更、工程内制御の追加、または別の製品ファミリーへの移行は、長い建設や再認定を待たずに数日以内に物理的にサポートされ、ダウンタイムを維持し、定格容量を迅速に回復します。

パーティションは、構築された環境を受動的な制約からワークフローの能動的なイネーブラーに変換します。オペレーターはナビゲーションに費やすエネルギーを削減し、資材はより短く安全なルートをたどり、監視は迅速かつ少ない侵入で行われ、製品構成、需要パターン、またはコンプライアンス要件が変化し続ける場合でも、施設はスムーズで信頼性の高いリズムを維持します。

柔軟な設計において材料はどのような役割を果たしますか?

クリーンルームやその他の管理された空間では、間仕切りや壁システムの材料の選択によって、設計がどれほど柔軟に、つまり使いやすくできるかが決まります。汚染管理のみを優先する材料は、施設を厳格な構成に固定する可能性がありますが、衛生と可動性の両方を考慮して設計された材料は、頻繁なレイアウト変更を日常的で中断の少ない作業に変えます。

軽量でありながら剛性の高いパネル システムは、重い石膏ボード壁や金属スタッド構造に比べて、移動がはるかに簡単かつ安全です。チームは、標準的な手動工具と最小限の労働力を使用して、多くの場合、隣接するエリアを長期間閉鎖することなく、セクションの分解、移動、再組み立てを行うことができます。重量の軽減により、取り扱い時のリスクも軽減され、多くの場合、特殊な装備や構造補強が不要になります。

滑らかで非多孔質の表面は、移転後も常に不可欠です。傷、汚れ、または残留物が残りにくい素材を使用しているため、移動後の迅速な清掃と拭き取り検証が可能であるため、再構成されたゾーンは迅速に、場合によっては数日ではなく数時間以内に機密サービスに戻ることができます。

モジュラーパネルの設計は、接着剤、シーラント、または永久的な留め具ではなく、機械的なインターロックまたはクリップベースの接続に依存しています。このアプローチでは、通常の使用時に構造の完全性と気密性を維持しながら、削岩機や破片を使用せず、長時間にわたる表面修復を必要とせず、完全な分解を簡単かつ非破壊で行うことができます。

実用的な柔軟性を可能にする主要な材料特性には次のものがあります。

• 表面耐久性 — 繰り返しの取り扱い、カートの衝撃、頻繁な洗浄に耐え、劣化したり粒子が発生したりしない、硬質で耐摩耗性の仕上げ
• 掃除と除染が簡単 — シームレスまたは最小限の継ぎ目の表面で、標準的なクリーンルーム用消毒剤、蒸気、過酸化水素蒸気に適合し、微生物の付着を防ぐ低い表面エネルギーを備えています。
• 環境ストレスに対する耐性 — 温度変動、湿度サイクル、正負の圧力差、洗浄剤への曝露下でも、反り、亀裂、層間剥離、またはガス放出のない安定性
• シーリングおよびガスケットシステムとの互換性 — 再構成のたびに必要な圧力カスケードと清浄度の完全性を維持するために、交換可能で洗浄可能なガスケットまたは圧縮シールを受け入れるプロファイルとエッジの詳細

パーティションはどのように機械システムと統合されますか?

柔軟な空間設計は、換気および照明システムと調和する必要があります。クリーンルームは制御された空気の流れに依存しています。いかなる構造的変化もそのバランスを尊重しなければなりません。

最新のパーティション システムは、天井やサービス チャネルと統合するように開発されています。パネルは給気グリッドに合わせて調整できます。照明器具は、調整された開口部を介して接続できます。

この調整により、環境システムを完全に再設計することなく空間の変更が可能になります。パーティションとオーバーヘッド インフラストラクチャとの関係は重要です。

統合により、レイアウト調整によって環境の安定性が損なわれることがなくなります。

クリーンルームパーティションは変更時のダウンタイムをどのように削減しますか?

管理された環境での設備の変更は、多くの場合、生産時間の損失につながります。従来の永久壁システムでは、積極的な解体が必要です。材料を切断、破壊、引き裂くと、粉塵、繊維、建築粒子、機械振動が発生し、近くのクリーン ゾーンを危険にさらす可能性があります。活動領域を保護するには、完全な隔離、一時的なバリア、広範な HEPA 安全対策、多段階の除染、作業後の粒子と微生物の厳密なモニタリング、気流、圧力差、分類ステータスの完全な再認定が必要です。これらの活動により通常、工場全体または大規模なセクションの停止が数週間から数か月続き、スケジュールが混乱し、納期が遅れ、受注残が増加し、収益性が損なわれます。

モジュール式パーティション システムは、この付随的損害を回避するために特別に構築されています。壁セクションは、ツールでアクセス可能な機械的ジョイント、クリップ、またはカムロック機構を使用して、個別にまたは小さなモジュールで取り外します。破壊的な切断や研削は必要ありません。チームは変更に必要なパネルのみを取り外し、周囲のエリアはそのままで稼働可能な状態に保ちます。再インストールは段階的なシーケンスに従います。つまり、1 つのセグメントが完了してクリーンアップされてから次のセグメントが開始されますが、多くの場合、3 番目のシフト、週末、または本番稼働の合間など、計画されたアクティビティの少ない時間帯に限定されます。作業中は、一時的な封じ込めカーテン、ポータブルエアロック、または維持された圧力ステージにより、隣接するスペースの分類がそのまま維持されます。

あらゆる段階で衛生管理が行われます。パネルは非微粒子のシールエッジ構造を採用しており、分解や輸送中の脱落を防ぎます。表面は標準的な薬剤ですぐにきれいになり、多くのシステムでは再組み立て直後に拭き取り検証が可能です。これにより、迅速なサービス復帰テスト (多くの場合、変更されたフットプリントに限定されます) が可能になり、再認定データがより迅速に蓄積され、認定は延長サイクルではなく数日で回復されます。

その結果ダウンタイムが削減され、明らかな運用上の利益がもたらされます。

• 影響を受けていないエリアからの中断のない出力 — クリーンルームの大部分は生産を継続しますが、再構成されたゾーンのみがオフラインとなり、全体のスループットと収益の流れが保護されます。
• プロセス全体の中断のリスクを抑制 — 潜在的な汚染、圧力損失、またはモニタリングの異常は局所的に留まり、施設全体にわたる連鎖反応の停止を回避します。
• スケジュールされた予測可能な変更ウィンドウ — 計画外の緊急停止を強制するのではなく、既存の生産カレンダーに合わせて調整します。
• フルレート製造のより迅速な再開 − 変更範囲が小さいため、環境の安定化、サンプリング、および承認のタイムラインが短縮され、生産ギャップを最小限に抑えて、更新されたレイアウトを適格なサービスに戻すことができます。

柔軟なクリーンルームのレイアウトに影響を与えるデザイントレンドは何ですか?

デザインの優先順位は変化しています。透明性はますます重視されています。表示パネルにより、管理区域に入らなくても監視が可能です。これにより、効率と安全性がサポートされます。

構造上の設置面積を最小限に抑えることで、使用可能な床面積を最大化できます。スリムなパネルプロファイルは、エンクロージャを維持しながら、オープンなインテリアに貢献します。

カスタマイズも役割を果たします。施設には、特定の高さ、仕上げ、または統合されたアクセス ポイントを備えたパーティションが必要な場合があります。カスタマイズされた構成により、ブランド アイデンティティとワークフローの要求に合わせることができます。

これらの傾向は、クリーン ルーム環境が引き続き適応可能であるという期待の高まりを反映しています。

柔軟性は規制順守をどのようにサポートしますか?

クリーンルームの運用は、変化する規制の期待に継続的に対応する必要があります。政府機関は定期的に、汚染管理戦略 (CCS)、プロセスの物理的および手順の分離、義務的な一方向の人員と材料の流れ、高リスク活動の専用エリア、清浄度グレード間の定義された移行、および正当なゾーニングの決定などの重要な側面をカバーする最新の解釈、改訂された付属書、または新しいリスクベースのガイダンスを発行します。単一の検査観察、製品分類の進化、またはより厳格なガイダンス文書の導入により、以前は許容されていたレイアウトが現在の基準を満たさなくなるレイアウトに変化する可能性があり、多くの場合、活動を分離したり、保護バリアを追加したり、一方通行の経路を強制したり、機密性の高い作業を分離したりするための即時物理的な変更が必要になります。

モジュラーパーティションシステムは、これらの要求に対する迅速かつ影響の少ない対応を可能にします。施設チームは、次の方法で必要な調整を実装できます。

• パネルの位置を変更して、新しい分類インターフェースを確立したり、追加の圧力差を作成したり、現在義務付けられている正確な勾配分離を形成したりすることがすべて既存の建築シェル内で可能です。
• 必要な移行スペースまたはサポートスペース（物資通過エアロック、人員除染廊下、前室形式のバッファー）を追加して、動線規律を強化し、汚染リスクを軽減します。
• 内部経路を再設計して、準拠した一方向の移動を実現し、機密ゾーンとサポートゾーン間の双方向の交差を排除し、または共通通路を共有する必要のない完全に分離されたプロセスストリームを実現します。
• 無菌充填室、細胞毒性化合物の取り扱い、高度な治療薬製造セルなど、個々の高リスク作業の周囲に、侵襲的な構造作業を行わずに、明確に境界があり、監査可能な囲いを作成します。

変更にはモジュラー壁セクションの移設または追加のみが含まれるため、この施設は大きな混乱を回避します。解体による粉塵、新たな屋根/壁/床の貫通、大規模な HVAC ダクトの経路変更、スイート全体や建物全体を立ち退かせる必要はありません。再認定の取り組みは引き続き集中的かつ適切に行われます。環境モニタリング、煙の調査、差圧検証、粒子/微生物のサンプリングが再構成された領域に限定されるため、データ収集の迅速化、試験の中断の減少、承認スケジュールの短縮が可能になります。

この対象を絞ったモジュール式の方法は、コンプライアンスを維持するための具体的な利点を提供します。

• 迅速な是正措置と事前対応 — 規制の期限やフォローアップ検査の前に変更を実行して検証できるため、潜在的な不遵守の可能性が大幅に減少します。
• より効率的な認定パッケージ — インクリメンタルスコープにより、プロトコルが短縮され、実行逸脱のリスクが軽減され、エリア全体の再構築に必要なサイクルよりも迅速なレビュー/承認サイクルが可能になります。
• 無駄の最小化と持続可能性の利点 — 再利用可能なコンポーネント (パネル、フレーム、シール、ガラス) により、廃棄材料、埋め立て地への寄付、および繰り返される重建築に伴う固化炭素が削減されます。
• より明確で説得力のある監査証拠 - 物理的に強制された目に見える境界線により、特に透明パネルと組み合わせた場合、検査官は現場で分離ロジック、流れの方向性、バリアの有効性を簡単に検証できます。

パーティションはコラボレーションと可視性にどのような影響を与えますか?

クリーンルームや管理された製造フロアでは、作業が 1 つのチームの端で止まることはありません。エンジニア、QA、整備士、在庫処理担当者、オペレーターはすべて同期する必要があります。壁は汚染物質の侵入を防ぎ、手順が損なわれないように維持されますが、壁が不透明すぎると、メッセージが遅れ、修正が遅れ、誰もが相手側が何をしているかを推測することになります。

賢い解決策は、これらの壁を部分的に構築することです。プライバシーが必要な場所にはしっかりとした壁を、ウォークスルーよりも一見の価値がある場所にはガラスまたはプラスチックを使用します。これにより人々は次のことができるようになります。

• 監督者は、ジャムを発見したり、スーツを着ずに格闘してエアバランスを崩したりしているオペレーターを発見します。
• 整備士が廊下からポンプやバルブを覗いて、全額入場する価値があるかどうかを判断し、全員の時間を節約します。
• トレーナーと監査人は、ラインをフリーズしたりフットプリントの危険を冒したりすることなく、新入社員や検証の実行を監視します。
• 倉庫の担当者は、ドアを割って埃を入れるのではなく、パネル越しにパレットやバッチのラベルを確認します。

結果は派手なものではなく、単に摩擦が減るだけです。逸脱は早期に発見され、無線の代わりに手信号が使用され、ホワイトボードは常に見えるようになり、場所全体が別個の箱のように感じなくなります。カメラとスクリーンはまだそこにありますが、自分の目で見ることに勝るものはありません。

柔軟なレイアウト設計は持続可能性にどのように貢献しますか?

適応性のあるインテリアにより、材料の無駄が削減されます。壁を再利用または移設できると、改修中に廃棄される資源が少なくなります。

再構成可能なシステムは、内部構造のライフサイクルも延長します。パネルを解体する代わりに、新しい構成を提供できます。

持続可能な実践には次のものが含まれます。

• 再利用可能な構造コンポーネント
• 改修時の瓦礫の削減
• 材料寿命の延長
• 完全な再構築を伴わない適応

柔軟性が責任ある施設管理をサポートします。

施設プランナーは柔軟なレイアウトを設計する際に何を考慮する必要がありますか?

計画には先見性が必要です。モジュラー システムであっても、構造化されたレイアウト マッピングが必要です。設計者は、通気パターン、人員ルート、機器のサイズを考慮する必要があります。

評価すべきポイントは次のとおりです。

• 将来的な拡張の可能性
• 予想されるワークフローの変更
• 天井および床システムとの統合
• メンテナンスアクセス
• 可視性のニーズ

戦略的な計画により、パーティションは調整を複雑にするのではなく、真に柔軟性を高めることができます。

クリーン ルームのパーティションは、単純なエンクロージャ システムを超えています。それらは、制御された環境がどのように進化するかを形作ります。モジュール設計、材料調整、インフラストラクチャとの統合を通じて、施設は進歩を止めることなく空間を再定義できます。精度と適応性が交差する業界では、空間的な柔軟性が運用の回復力の一部となっています。
