自浄式パススルーボックスと非自浄式パススルーボックスの違いは何ですか?そしてどちらがあなたのクリーンルームに適していますか?

パススルーボックスとは何ですか?また、クリーニングの種類が重要なのはなぜですか?

あ パススルーボックス パススルーチャンバーまたはトランスファーハッチとも呼ばれるは、異なる清浄度分類の 2 つの部屋の間の壁に設置されたアクセス制御されたエンクロージャです。その目的は、人員が物理的に境界を越えることを必要とせずに、これらの環境間で材料、コンポーネント、工具、または文書の移動を可能にし、それによって下位クラスのエリアから上位クラスのクリーンルームへの汚染物質の移動を防ぐことです。パススルーボックスは、医薬品製造、半導体製造、病院の手術室スイート、マイクロエレクトロニクス組立、および厳格な環境分離の維持が法規制または品質要件であるその他の施設における基本的なインフラストラクチャです。

非自動洗浄パススルーボックスと自動洗浄パススルーボックスの区別は、クリーンルーム設計における機器選択の最も重要な決定事項の 1 つです。これにより、移送中に汚染がどのように管理されるかだけでなく、どの程度手動による洗浄介入が必要か、移送サイクルをどのくらいの速さで完了できるか、各移送イベントでどのレベルの微生物または粒子のリスクが導入されるか、そして最終的には施設がどの規制基準を満たしていると信頼できるかが決まります。新しい施設またはクリーンルームのアップグレード プロジェクトのいずれかを指定する前に、これら 2 つのタイプの機械的、操作的、およびコンプライアンスの違いを理解することが不可欠です。

非自動洗浄パススルーボックスの仕組み

あ non-self-cleaning pass through box is a passive transfer device. In its most basic form, it consists of a stainless steel chamber with interlocked doors on each side — one opening into the lower-classification room and one into the higher-classification cleanroom — a UV germicidal lamp for surface decontamination between transfers, and in many configurations, a HEPA filtration unit that maintains positive pressure within the chamber to prevent inward contamination migration when either door is opened.

「非自動洗浄」という用語は、チャンバー内部の物理的な洗浄（消毒剤で表面を拭く、移送中に付着した粒子状物質を除去する、排水ポイントを洗浄する）が、確立された標準作業手順（SOP）に従ってクリーンルーム担当者によって手動で実行されなければならないという事実を指します。移送の間に行われる UV ランプ照射サイクルは、ある程度の微生物表面の除染を実現しますが、UV 放射は微粒子汚染を除去せず、影になった表面には到達せず、特定の対数削減レベルまでバイオバーデンを低減する必要がある場合、検証済みの化学消毒の代わりにはなりません。

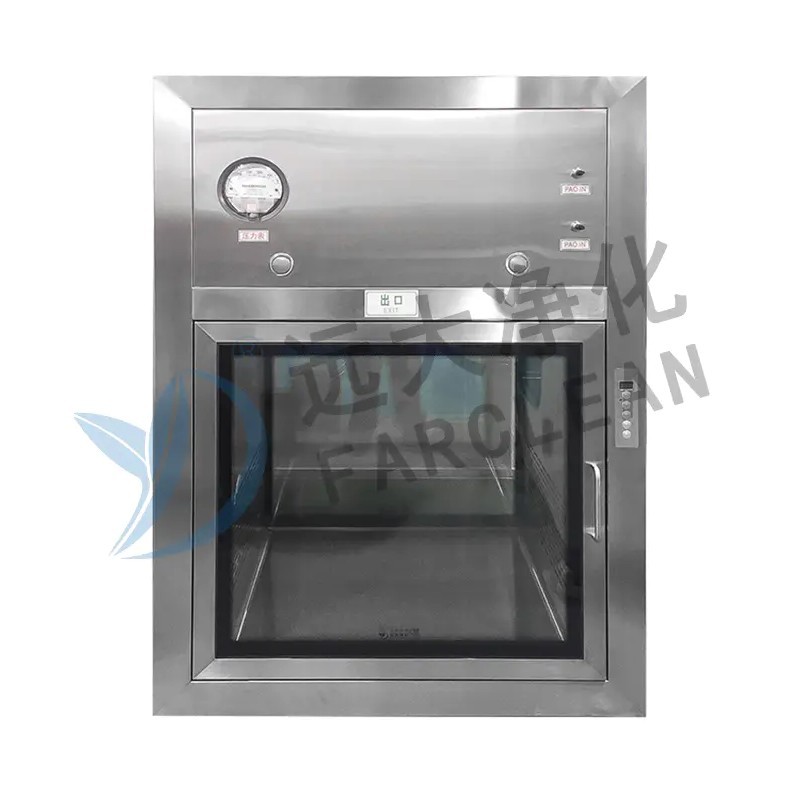

非自動洗浄パススルーボックスは、文書やサンプルバイアルの移送用の小型デスクトップユニットから、機器トロリーを収容できる大型の床置き型チャンバーまで、幅広いサイズで製造されています。構造材料は通常 304 または 316L ステンレス鋼で、連続的な内部溶接、粒子を捕らえる凹みをなくすための凹んだ内部コーナー、および粒子や微生物の付着を最小限に抑える滑らかな鏡面研磨された内部表面を備えています。機械式または電子式のインターロック機構により、両方のドアが同時に開くことがなくなります。これは、洗浄の種類に関係なく、必須の汚染制御機能です。

自動洗浄パススルーボックスの仕組み

あ self-cleaning pass through box incorporates an automated decontamination system within the chamber that operates without manual intervention between transfer cycles. The most common automated decontamination technologies used in self-cleaning pass through boxes are vaporised hydrogen peroxide (VHP), hydrogen peroxide vapour (HPV), or formaldehyde gas — with VHP being the current industry standard due to its efficacy, residue profile, material compatibility, and regulatory acceptance across pharmaceutical and healthcare applications.

VHP セルフクリーニング パススルー ボックスでは、自動サイクルは定義されたシーケンスに従います。チャンバーが密閉され、気化器ユニットが制御された濃度 (必要な対数削減に応じて通常 100 ～ 1,000 ppm) で H2O2 蒸気を注入し、蒸気は検証された接触時間密閉チャンバー内に滞留し、その後、触媒コンバーターまたはエアレーション フェーズが残留 H2O2 を水と酸素に分解して、クリーンサイドのドアを開ける前に、残留濃度が職業暴露限界 (通常 1 ppm) を下回るようにしてください。自動サイクル全体は、チャンバー容積と必要な除染レベルに応じて通常 15 ～ 45 分かかります。これにより、Geobacillus stearothermophilus 胞子に対して 6 log 減少以上の殺胞子活性が達成されます。これは、医薬品グレード A/B 境界除染のベンチマークです。

一部のセルフクリーニング パススルー ボックスは、統合された HEPA フィルター付きエアフロー システムで VHP サイクルを補完し、積み込みプロセス中に導入された粒子汚染を除去し、単一の自動サイクルで粒子と微生物の両方の汚染除去を提供します。自動洗浄ユニットの制御システムは通常、タッチスクリーン インターフェイス、サイクル ロギング、アラーム管理、および電子バッチ記録統合のためのデータ エクスポート機能を備えた PLC ベースであり、FDA 規制の製薬施設における 21 CFR Part 11 準拠を直接サポートする機能です。

直接比較: 両方のタイプの主な違い

非自動洗浄パススルーボックスと自動洗浄パススルーボックスでは、操作性、性能、コストに大きな違いがあります。次の表は、クリーンルーム仕様の決定に最も関連する基準全体の構造化された比較を示しています。

あpplicable Scenarios for Non-Self-Cleaning Pass Through Boxes

非自己洗浄のパススルーボックスは、汚染リスクプロファイルが自動化された殺胞子除染を必要とせず、手動の洗浄手順が確実に検証され、一貫して実行できるクリーンルームおよび管理された環境の幅広い用途において、依然として適切でコスト効率の高いソリューションです。

グレード C ～ グレード D の医薬品製造境界

製薬施設では、グレード D の包装エリアとグレード C の二次加工エリアの間の移送には、移送時点での殺胞子処理は必要ありません。 UV ランプ、HEPA フィルター付き陽圧、および適切な殺虫剤または消毒剤を使用した検証済みの手動ワイプダウン SOP を備えた非自動洗浄パススルー ボックスにより、この境界タイプでの準拠した汚染管理手段が提供されます。非自動洗浄ユニットは資本コストが低く、検証要件が簡単であるため、これらのそれほど重要ではない内部境界の標準仕様となっています。

病院および医療環境

病院の薬局調合室、隔離病棟の供給廊下、中央の無菌サービス部門では、非自動洗浄のパススルー ボックスがクリーン ゾーンとダーティ ゾーン間の主要な物質移動メカニズムとして機能します。これらの環境での移送頻度と材料の種類 (包装された薬剤、包装された滅菌器具、検体容器) は、UV 支援による手動洗浄プロトコルと互換性があり、操作要件がより単純であるため、専門的なクリーンルームトレーニングではなく一般的なトレーニングを受けた医療スタッフに適しています。

エレクトロニクスおよび半導体アセンブリ

プリント基板の組み立て、光学部品の製造、または精密機器の製造を扱う ISO クラス 6 および 7 の電子クリーンルームでは、汚染の主な懸念は微生物ではなく粒子です。 HEPAフィルター付きエアパージシステムとイオン化バー（部品表面に粒子を引き付ける静電気を中和するため）を備えた非自浄式パススルーボックスは、自動化学除染システムの複雑さやコストを必要とせずに、これらの境界で適切な汚染制御を提供します。

あpplicable Scenarios for Self-Cleaning Pass Through Boxes

自動 VHP 除染機能を備えたセルフクリーニング パススルー ボックスは、患者の安全、製品の無菌性保証、規制順守、または機密性の高い研究や製造プロセスの完全性の観点から、汚染事象の結果が深刻な場合に指定されています。

無菌医薬品の製造 - グレード A/B の境界

自動洗浄パススルーボックスの最も重要かつ要求の厳しい用途は、無菌医薬品製造におけるグレード B のバックグラウンド クリーンルームとグレード A の充填ゾーンの境界にあります。 EU GMP 付属書 1 (2022 年改訂) では、グレード A 環境への材料移送ポイントにおける堅牢な汚染管理対策の必要性が明示的に示されており、自動 VHP パススルーボックスがこの境界における業界標準のエンジニアリング管理となっています。検証された殺胞子サイクルは、手作業による洗浄では確実に適合できないことを証明する、文書化された再現可能な汚染除去の証拠を提供します。また、電子データ記録は、改訂された附属書 1 で現在義務付けられている汚染管理戦略 (CCS) 文書をサポートします。

バイオセーフティレベル3およびBSL-4封じ込め研究所

BSL-3およびBSL-4の封じ込めレベルで特定の薬剤、カテゴリーAの病原体、または重大な影響を与える生物学的物質を扱う研究施設では、封じ込めゾーンから出るすべての物質が周囲の環境に入る前に検証済みの除染を受ける必要があります。自動化された VHP サイクルを備えた自動洗浄パススルーボックスは、これらの施設境界における主要なエンジニアリング制御であり、手動洗浄を行うために人員が危険度の高いゾーンに入る必要のない、監査可能な自動除染ステップを提供します。

あdvanced Therapy Medicinal Product (ATMP) Facilities

自家細胞製品または同種細胞製品を扱う細胞および遺伝子治療薬の製造施設には、非常に厳しい相互汚染防止要件があり、患者固有の 2 つの製品間の汚染事象が患者の安全に直接かつ重大な影響を与える可能性があります。自動化された除染サイクルと完全な電子トレーサビリティを備えた自動洗浄パススルーボックスが、これらの施設の個々の患者用製品スイートへの物質の出入りの仕様標準となっており、各製品キャンペーンの間に検証済みの汚染遮断を提供します。

選択決定フレームワーク: 施設に適したタイプの選択

非自動洗浄パススルーボックスと自動洗浄パススルーボックスの選択は、コストだけではなく、構造化されたリスク評価によって決定される必要があります。次の基準は、実際的な意思決定の枠組みを提供します。

• 移送境界における汚染の影響を定義します。 この時点での汚染事象により、非滅菌製品が患者に届く、臨床試験が失敗する、または規制措置を受ける可能性がある場合は、殺胞子効果が検証された自動洗浄ユニットが保証されます。結果が患者の安全に影響を与えずに再作業またはバッチの拒否に限定される場合は、堅牢な手動 SOP を備えた非自動洗浄ユニットで十分である可能性があります。
• 転送頻度とスループットの要件を評価します。 15 ～ 45 分のセルフクリーニング VHP サイクルにより、転送頻度が制限されます。プロセスで頻繁かつ迅速な材料移送が必要な場合は、複数の自動洗浄ユニットを並行して使用するか、高速 UV アシスト サイクルを備えた非自動洗浄ユニットが操作上必要になる場合があります。
• あssess the reliability of manual cleaning in your operating environment. 非自動洗浄ユニットは、オペレーターのコンプライアンスと SOP 順守に完全に依存します。スタッフの離職率が高く、複数のシフトパターンがあり、SOP トレーニングインフラストラクチャが不十分な施設では、手動による清掃の人的依存により変動が生じますが、自動化された自動清掃システムによって解消されます。
• VHP との材料互換性を考慮してください。 すべての材料が繰り返しの VHP 暴露に耐えられるわけではありません。一部の金属、特定のポリマー、および電子部品は、時間の経過とともに酸化性 H2O2 蒸気によって劣化する可能性があります。移送されるアイテムに VHP に敏感な物質が含まれている場合は、適切な代替消毒プロトコルを備えた非自動洗浄ユニットが必要になる場合があります。
• 資本的支出だけでなく、ライフサイクル全体のコストも考慮に入れます。 あ self-cleaning unit's higher purchase price is frequently offset over a three-to-five-year period by reduced labour costs, lower disinfectant consumption, and avoided contamination events — which in pharmaceutical environments can each carry remediation, batch rejection, and regulatory investigation costs far exceeding the cost of the equipment itself.

要約すると、非自動洗浄パススルーボックスは、手動プロセス規律が維持され、汚染リスクプロファイルが管理可能な、リスクの低い内部境界で信頼性の高い汚染制御を実現します。自動 VHP 除染を備えた自動洗浄パススルーボックスは、規制上の期待、リスク評価の結果、または製造または取り扱いされる製品の重要な性質によって、検証済み、人員に依存せず、電子的に追跡可能な殺胞子移動プロセスが必要な場合に、適切なエンジニアリング制御です。
