サンドイッチパネルフローリングの仕組み

フローリングはもはや人が歩く表面としてのみ見られるものではありません。多くの現代の建物では、床は日常の活動をサポートし、室内の状態を管理し、建物システムの他の部分とスムーズに連携する必要もあります。

これが、サンドイッチパネル床材がモジュール式建物、工業用スペース、温度管理エリア、その他の建築用途で注目を集めている理由の 1 つです。床を次々に設置される個別の層の集合として扱うのではなく、サンドイッチ パネルは単一のプレハブ要素にいくつかの機能をまとめます。

基本的な考え方は理解しやすいです。サンドイッチ パネルは通常、外層とそれらの間にコアがあります。外層は保護面と支持面を提供し、中間層は断熱に寄与し、パネルが複合構造として機能するのを助けます。正確な材料は、意図された用途に応じて異なります。

床材の場合、断熱以上の設計が必要です。また、パネルは支持構造と相互作用し、日常の使用に対応する必要があります。これらの部品がどのように連携するかを理解すると、さまざまなタイプの建築でサンドイッチパネルフローリングが検討される理由がわかります。

とは何ですか サンドイッチパネルフローリング ?

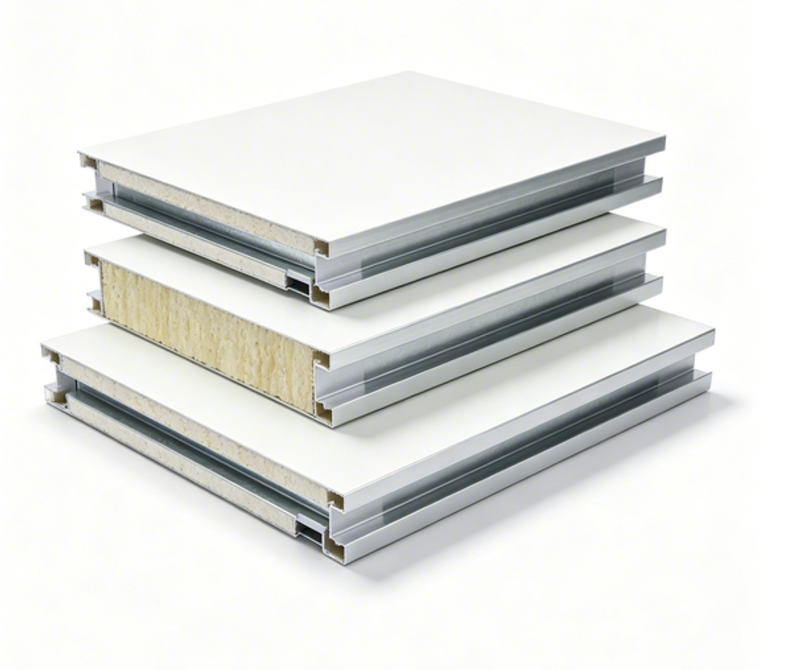

サンドイッチ パネルは、1 つのパネルとして機能する複数の層で作られたプレハブ床システムです。現場で多くの別々の材料から組み立てられる従来の床とは異なり、サンドイッチ パネルの主要コンポーネントは設置前に準備されます。

外面はパネルの上面と底面を形成します。それらの間にはコア材が挟まれています。用途に応じて、フェースとコアを異なる素材で作ることができます。一部のシステムでは、硬質ボード、フォームベースのコア、木材ベースの材料、またはその他の加工製品を使用しています。

この層状の配置の目的は、単に床を厚くすることではありません。各層には異なる役割があります。上面は、完成した床に適したベースを提供する必要があります。下面はパネルを完成させるのに役立ち、支持構造と相互作用する可能性があります。コアは 2 つの面の間の空間を埋め、断熱性とパネル全体の動作に貢献します。

この配置により、いくつかの機能を組み合わせることができます。フロアパネルは使用可能な表面を提供し、熱分離に貢献し、軽量の建築システムの一部を形成します。

この考え方は、建設で使用される他のサンドイッチ パネルの用途と似ています。床用サンドイッチパネルの研究では、床荷重下で各層がどのように連携するか、パネルと周囲の構造間の接続がパネルの挙動にどのような影響を与えるかについても調査されています。

さまざまなレイヤーはどのように連携するのでしょうか?

サンドイッチパネルフローリングの鍵となるのは、その層間の関係です。パネルは 3 つの完全に独立した部分として機能しません。

外面はコアによって分離されています。この分離により、パネルに単一の薄いシートとは異なる構造的動作が与えられます。レイヤーが適切に接続されている場合、パネルは結合された要素として機能します。

上面は床環境に直接関係します。建築システムに応じて、完成した床材を受け取ることも、目に見える床面として機能することもできます。毎日の使用に適したベースを提供する必要があります。

下面は支持構造と相互作用します。これはパネルを完成させ、コアに安定した境界を提供するのに役立ちます。コアは 2 つの表面の間に位置し、それらの間隔を維持するのに役立ちます。

コアにはもう一つ重要な役割があります。床を通る熱伝達を軽減し、屋内環境を別の環境から分離するのに役立ちます。一部の設計では、パネルの荷重処理能力にも寄与します。

重要な点は、パネルのパフォーマンスは各層間の連携によってもたらされるということです。 1 つの部品を削除すると、システム全体の動作が変わります。

サンドイッチパネルフローリングは日常の荷重をどのように支えますか?

床はただその場に留まるだけではありません。人、家具、設備、その他の活動はすべて、表面に負荷をかける可能性があります。

荷重がサンドイッチ床パネルに到達すると、力は上面を通ってパネルの残りの部分に伝達されます。コアは、外側の層が相互に機能し続けるのに役立ちます。次に、下面は荷重を支持構造に向けて伝達します。

これが、レイヤーの配置が重要な理由の 1 つです。サンドイッチ パネルは、外面間の距離をデザインの一部として使用します。面は別個のシートのように動作するのではなく、連携して機能します。

パネルを周囲の構造物に接続する方法も重要です。フロアパネルは単独では機能しません。そのエッジは、梁、壁、フレーム、または隣接するパネルと適切に接続する必要があります。

モジュール式建物の場合、この関係は特に顕著になります。フロアパネルは、準備されたコンポーネントとして到着し、組み立て中により大きな構造の一部になる場合があります。軽量サンドイッチ床の研究では、プレハブ床要素がコンパクトなシステム内で構造機能と建築機能を組み合わせることができるため、モジュール構造での使用が検討されています。

これは、床を建物内に配置される独立した製品としてではなく、建物の一部として考慮する必要があることを意味します。

コアはフロアの性能にどのような影響を与えますか?

多くの場合、中間層はサンドイッチ パネルに独特の特徴を与えるものです。これは、2 枚の外側シートの間の単なるフィラーではありません。

コアの主な役割の 1 つは熱分離です。適切なコアを使用すると、床を通る熱の移動を遅らせることができます。これは、上のスペースと下のスペースの室内条件が異なる場合に役立ちます。

コアはパネルの重量や日常の荷重への反応にも影響を与える可能性があります。コア材料が異なれば動作も異なるため、選択は意図した用途によって異なります。

一部の床材システムはフォームベースのコアを使用しています。木質ボード、ハニカム構造、またはその他の材料を使用する場合もあります。その選択は、床の予想される用途と密接に関係しています。

これが、「サンドイッチパネルフローリング」という用語が単一の普遍的な製品を表すものではない理由です。 2 つのパネルは、外側からは似ているように見えますが、内部構造と使用目的が異なります。

したがって、バイヤーやプロジェクトプランナーにとって、表面だけを見ると誤解を招く可能性があります。内層は床の機能の重要な部分です。

サンドイッチパネルフローリングはどのように断熱効果を発揮するのでしょうか?

特殊な建物にサンドイッチ パネルが検討されるもう 1 つの理由は、温度制御です。

熱は温度が異なる領域間を自然に移動します。床はその熱伝達経路の一部になる可能性があります。床が占有スペースを寒い、暖かい、または空調されていないエリアから隔てている場合、その構造が室内環境に影響を与える可能性があります。

サンドイッチ パネルのコアは、この移動を遅くするのに役立ちます。コアは外面の間に連続的に配置されるため、多くの中断を加えて組み立てられた床よりも安定した断熱層を作成できます。

この機能は、屋内の状態を比較的安定に保つ必要があるスペースで役立ちます。冷蔵室、モジュール式建物、工業用スペース、その他の管理された環境では、床の断熱の役割がより重要視される場合があります。

しかし、断熱性はパネル自体だけで決まるわけではありません。接続、ジョイント、開口部、支持構造、表面処理はすべて、床システム全体に影響を与える可能性があります。

したがって、適切に設計されたパネルは熱分離に貢献できますが、それでも周囲の構造が重要です。

このより広範なアプローチは、サンドイッチ パネル構造全体に共通です。パネルが使用されるのは、いくつかの建築機能を個別に処理するのではなく、プレハブ要素内にまとめることができるためです。

パネルの接合部は床にどのような影響を与えますか?

個々のパネルが 1 つの接続されたフロアになる必要があります。このため、パネル間の接合部が設置の重要な部分になります。

パネルを互いに隣り合って配置する場合、意図した床の配置をサポートする方法でパネルの端が合う必要があります。この接続は、表面の連続性を維持し、不要な動きを制限し、屋内エリア間の分離をサポートするのに役立ちます。

ジョイントは湿気や空気の動きにも影響を与える可能性があります。隙間が適切に処理されないと、床はパネル自体が提供する利点の一部を失う可能性があります。

同じ原理が、床が壁や他の構造要素と接する場合にも当てはまります。エッジ接続は周囲の建物と連動する必要があります。

これはモジュール構造において特に重要です。モジュール式床は、壁パネル、フレーム、サービスエリア、その他のプレハブ要素に接続できます。これらの接続の品質は、システム全体のスムーズな動作に影響を与える可能性があります。

したがって、サンドイッチフロアは、単に並べて配置されたパネルのグループではありません。接続戦略は、フロアの機能の一部です。

サンドイッチパネルフローリングはどのように設置されますか?

サンドイッチ パネルと従来の現場施工床の主な違いの 1 つは、パネルが建築現場に到着する前に行われる準備の量です。

パネルは完全なユニットとして製造および準備できます。次に、作業員はそれらを支持構造内に配置し、建物の設計に従って接続します。

このアプローチにより、現場で組み立てる必要がある個別の層の数を減らすことができます。また、主要な床コンポーネントが準備された形式で届くため、建設順序を整理しやすくなります。

インストールプロセスには依然として慎重な計画が必要です。支持構造はパネルを受け入れる準備ができている必要があります。パネルの位置は建物のレイアウトと一致する必要があります。接続は正しく完了する必要があり、フロアを閉じる前にサービス用の開口部を考慮する必要があります。

用途に必要な場合は、表面に追加の床仕上げを施すことができます。したがって、最終的な外観はパネルの元の表面とは異なる場合があります。

プレハブ化により、製造と設置の間の緊密な連携も生まれます。パネルは現場に到着する前に準備されるため、材料の選択、接着、切断、仕上げを生産プロセスの一部として管理できます。

これが、サンドイッチ パネルが一般的にモジュール式やプレハブ構造と関連付けられる理由の 1 つです。構築プロセスでは、一部の作業が現場から離れ、制御された生産環境に移される場合があります。

サンドイッチパネルフローリングはどこに使用できますか?

サンドイッチ パネルの床材はさまざまな建築状況に適合しますが、適切なデザインはプロジェクトのニーズによって異なります。

モジュール式建物は明確な用途の 1 つです。これらの建物は、輸送や組み立ての実用性を維持しながら、複数の機能を組み合わせたコンポーネントから恩恵を受けることがよくあります。

温度管理されたスペースも断熱床パネルが役立つ分野です。このような建物では、床によって屋内エリアと環境条件が異なる別のスペースが分離される場合があります。

工業用建物では、建設システムがプレハブコンポーネントを必要とする場合、パネルベースの床材を使用することもできます。同じコンセプトが、作業場、保管エリア、移動可能な建物、特殊な室内空間にも現れます。

一部のサンドイッチ パネル システムは、クリーンな環境または制御された環境向けに設計されています。このような場合、床面、接合部、清掃要件、周囲の壁システムを合わせて考慮する必要があります。

アプリケーションはパネルのデザインに影響を与えます。軽量のモジュール式部屋向けの床は、混雑した工業地域向けの床と同じ構造を必ずしも必要とするわけではありません。

重要な要素は、サンドイッチ パネルが特定の建物で使用できるかどうかだけではありません。パネルはそのスペースの実際の需要に適合する必要があります。

サンドイッチパネル床材を選択する際に考慮すべき点は何ですか?

サンドイッチパネルの選択は、パネルだけを見るのではなく、建物を理解することから始まります。

部屋の使用目的が明確である必要があります。主に人が使用するスペースと、保管や設備に使用されるスペースとは異なるニーズがある場合があります。床と支持構造との関係にも注意が必要です。

熱要件も考慮すべき点です。床が温度の異なる空間を区切る場合、コアとパネルの構造がより重要になります。

表面の使用も同様に重要です。上面は、意図した床仕上げと毎日の清掃ルーチンに合わせて機能する必要があります。湿気が存在する場所では、接合部と端にさらに注意が必要です。

設置も早めに検討する必要があります。プレハブパネルは、寸法、接続、開口部、および支持条件が建物の設計と調整されている場合に限り、建設順序を簡素化できます。

実際の選択プロセスには次のものが含まれます。

建物の用途を理解する。 スペースがどのように占有されるか、フロアでどのような活動が行われるかを特定します。

支持構造を見直してください。 フロアパネルが周囲のフレームまたは壁と連動できることを確認してください。

熱分離を考慮してください。 床がさまざまな屋内条件を分離するのに役立つかどうかを判断します。

表面要件を見てください。 希望する仕上がり、洗浄方法、毎日の使用方法を考慮してください。

パネル接続を見直してください。 パネルとパネル、およびパネルと構造物の接合部に注意してください。

サービスの開始を早めに計画します。 電気、配管、その他の建築サービスは、フロア レイアウトと調整する必要があります。

メンテナンスアクセスを検討してください。 建物の耐用期間中に、損傷した領域、接合部、または表面仕上げがどのように扱われるかを考えてください。

サンドイッチパネル床材への関心の高まりは、より少ないコンポーネントで複数の機能を組み合わせた建築システムへの幅広い移行を反映しています。原理は簡単です。外層とコアが連携して機能し、パネル接続が床を建物の残りの部分に接続します。

この組み合わせにより、サンドイッチ パネルの床材は、軽量構造、断熱、プレハブ、実際の設置を一緒に考慮する必要があるプロジェクトに適したものになります。
