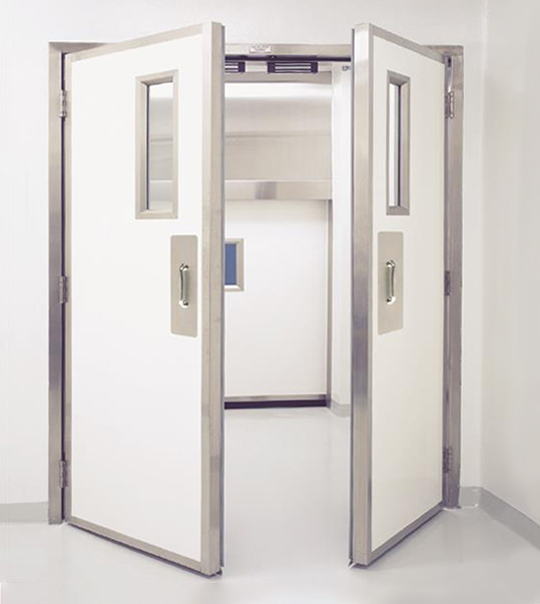

超クリーンな生産および研究環境を追求するため、クリーンルームは現代の「聖域」として機能し、あらゆるコンポーネントの性能が製品の品質と安全性に直接影響を与えます。これらのコンポーネントの中でも、一見単純な通路に見えるクリーン ルーム ドアは、管理された環境の完全性を維持する上で極めて重要な役割を果たしています。これは人員や資材の出入り口であるだけでなく、空気の流れを制御し、圧力差を維持し、外部汚染を防ぐための防御線でもあります。ハイエンド製造とライフサイエンスの急速な進歩に伴い、ドアの性能要件はますます厳しくなっています。この記事では、クリーンルーム ドアの材料選択と自動化パフォーマンスに関する最新の傾向と実践方法を調査し、業界の専門家に包括的な参考情報を提供します。
材料の選択: クリーンなバリアの基礎
ドアに使用される材質は、気密性、耐食性、構造強度、耐用年数に直接影響します。現在、ステンレス鋼、アルミニウム合金、および複合材料が市場を支配しており、それぞれがさまざまな用途に適した独自の特性を備えています。
1. ステンレス製ドア：高清浄度環境を強力に保護
耐久性、耐食性に優れたステンレス製ドアは、最高水準のクリーン環境に欠かせません。
主な利点:
304 または 316 グレードのステンレス鋼で作られたドアは、さまざまな化学消毒剤への頻繁な曝露に耐えることができるため、医薬品、生物医学、および高級食品加工に最適です。高い構造強度により、長期間使用してもドアの形状が維持され、一貫した気密性能が維持されます。さらに、滑らかで非多孔質の表面により、デッドコーナーがなく、簡単な洗浄と消毒が容易になります。
考慮事項:
ステンレス製ドアは比較的重量が重いため、トルクに耐え、寿命を保証できる高性能の自動ドア ドライブが必要です。さらに、選択時には、より高い初期コストと潜在的な熱伝導率の影響 (特定の温度制御シナリオに影響を与える可能性がある) を考慮する必要があります。
2. アルミ合金ドア：軽量化とコストパフォーマンスのバランスのとれた選択
アルミニウム合金ドアは、重量とコストを考慮することが重要なクリーンルームに効果的なソリューションを提供します。
主な利点:
アルミニウム合金は軽量でありながら強度があるため、ドアは自然に高速かつスムーズな自動操作に適しています。これにより、エネルギー消費が削減され、オートメーション システムの寿命が延びます。コストの観点から見ると、一般にアルミニウム製ドアは、一般的な腐食に対する十分な耐性を維持しながら、ステンレス製ドアよりも競争力があります。
考慮事項:
絶対的な強度と耐衝撃性はステンレス鋼よりも低いため、頻繁に材料を扱ったり、偶発的な衝撃が加わる場所では追加の保護措置が必要になる場合があります。したがって、アルミニウム製ドアは、エレクトロニクス製造や軽工業の生産ラインなど、人の移動が主で衝撃リスクが低いクリーン ルームでより一般的に使用されます。
3. 複合ドア: カスタマイズ可能なパフォーマンスを備えた最新のソリューション
スチールコア複合ドアや高性能 PVC ドアなどの複合ドアは、革新的な構造設計を通じて複数の材料の利点を統合しています。
主な利点:
複合ドアの最大の強みは、その設計の柔軟性にあります。内部に高密度のコアを充填し、高性能の表面塗装を施すことで、総重量を抑えながら遮音性と気密性を実現したドアです。多くの場合、優れた耐薬品性と耐傷性を備え、クリーンルーム全体の美観に合わせて外観と色をカスタマイズできます。
考慮事項:
これらのドアは通常、中価格帯から高価格帯に分類され、長期的な耐摩耗性や構造的完全性の点で製品の品質はメーカーによって異なります。半導体製造現場や高級実験室など、クリーン度、遮音性、美観性など総合的な性能が要求される環境で幅広く使用されています。
クリーンルームドア材質の性能比較
| パフォーマンス属性 | ステンレス製ドア | アルミニウム合金ドア | 複合ドア |
|---|---|---|---|
| 耐食性 | 非常に高い | 良い | 良い to Excellent |
| 構造強度 | 非常に高い | 中 | 中 to High |
| 体重レベル | 重い | ライト | 調整可能、通常は中程度 |
| 遮音性 | 良い | 中 | 通常優れています |
| コストレベル | 高 | 中 | 中 to High |
| 代表的な用途 | 医薬品、生物医学、食品加工 | エレクトロニクス、軽工業 | 半導体、高級研究所 |
自動化の強化: 静的バリアからインテリジェント ノードまで
現代のドアはもはや単純な手動コンポーネントではありません。自動化テクノロジーの緊密な統合により、環境管理システム内の動的でインテリジェントなノードに変わりました。
自動ドアシステムによる正確な制御
赤外線センサー、感圧マット、アクセス カード リーダー、またはリモコンを使用すると、従業員はドアの表面に直接触れずにドアを通過できます。これにより、特に人員が材料を運ぶ場合や無菌状態を維持する必要があるシナリオにおいて、人間の接触によって引き起こされる相互汚染のリスクが大幅に軽減され、通過効率が向上します。
エアフロー管理との緊密な連携
高レベルのドア制御システムは、ビル管理システム (BMS) と統合できます。ドアの開く速度、角度、閉まるまでの遅延をプログラムすることで、ドア作動時の空気漏れや逆流を細かく制御し、クリーンルーム内を安定した正圧または負圧に維持します。
たとえば、材料移送ポイントでは、ドアを素早く開き、一時的に停止し、すぐに閉じるように構成して、圧力変動を最小限に抑えることができます。
インテリジェントなモニタリングとデータ統合
最新の自動ドア システム自体が貴重なデータ ソースとして機能します。ドアのステータス、動作サイクル、障害アラートをリアルタイムで監視できます。
- このデータは予知保全をサポートし、潜在的な機械的故障を事前に特定できるようになります。
- 製造実行システム (MES) または監視制御およびデータ取得 (SCADA) システムに統合でき、生産トレーサビリティ、従業員の活動分析、エネルギー管理のための実用的な洞察を提供します。
この統合により、クリーンルームのドアが真のインテリジェント工場の重要な要素に変わります。
最適な性能の追求：気密性と音響設計戦略
高品質の素材と自動化システムを使用しても、ドアの最終的な性能には詳細な設計が依然として重要です。
効果的なシールによる気密性の向上
- シールのデザインと材質: エチレン・プロピレンジエン・モノマー (EPDM) ゴムまたはその他の弾性があり、耐老化性のある素材で作られたシールを使用することが不可欠です。一般的な設計には、ドアが閉じているときに複数の気密バリアを形成する、二重リップ シールや膨張可能なエアバッグ シールが含まれます。
- ドアフレームと壁との統合: 気密性はドアだけでなく、壁との正確な一体化にも左右されます。埋め込み設置または特殊なエッジ仕上げにより、ドアフレームとクリーンルームパネル間のシームレスな移行が保証され、漏れの可能性が排除されます。
- 閉じる力とシール圧力のバランス: ドアやシーリング材に早期の摩耗を引き起こすことなく、完全な閉鎖とシールの適切な圧縮を保証するには、自動クローザーや電気駆動装置によって加えられる力を正確に計算する必要があります。
バリアと吸音による音響性能の最適化
- 材料の密度と構造: 音響性能は質量の法則に従います。つまり、重い材料ほど遮音性が高くなります。ステンレス鋼と複合材のドアには当然の利点があります。
- 内部充填: ドア内部にロックウールやグラスウールなどの吸音材を組み込むことで、音エネルギーを効果的に遮断・吸収します。
- 複合構造: ダンピングストリップと組み合わせた多層「サンドイッチ」構造がサウンドブリッジを遮断し、全体的な音響性能を大幅に向上させます。
設計戦略がパフォーマンスに与える影響
設計目標コア設計戦略期待される
| 設計の目的 | コアデザイン戦略 | 期待されるパフォーマンスの向上 |
|---|---|---|
| 気密性向上 | デュアル EPDM シール、膨張式エアバッグ シール | 漏れが大幅に減少。 ISO 5以上の圧力要件を効果的に維持します |
| 気密性向上 | 高-precision door frame integrated with wall | エッジの漏れを排除し、全体的なシールの信頼性を向上させます。 |
| 音響の最適化 | 高-performance internal sound-absorbing materials | 騒音伝達を数デシベル低減し、作業環境を改善します。 |
| 音響の最適化 | 多層複合制振ドア構造 | 特に中低周波ノイズの遮断に効果的です。 |
包括的な選択ガイド: 状況に合わせた科学的な意思決定
さまざまなオプションがある中で、適切なクリーン ルーム ドアをどのように選択すればよいでしょうか?次のフレームワークは、考慮すべきいくつかの側面を提供します。
1. クリーンルーム分類への準拠
ISO 5 (クラス 100) 以上の超高清浄度環境 (滅菌注入生産ラインやチップ リソグラフィー領域など) では、ステンレス鋼ドアや高性能複合ドアなど、信頼性の高い気密性を備えたドアを優先する必要があります。
ISO 6 ～ ISO 8 (クラス 1,000 ～ 100,000) の中程度の清浄度ゾーンの場合は、通常、バランスの取れた性能を備えたアルミニウム合金ドアまたは標準複合ドアで十分です。
2. 特定のアプリケーション シナリオのマッチング
製薬および医療分野:
主な要件には、耐食性、頻繁な消毒、高い気密性が含まれます。推奨されるソリューションは、厳密なインターロック システムを備えたステンレス製の自動スライド ドアまたはラピッド ロール ドアです。
エレクトロニクスおよび半導体分野:
高いクリーン度だけでなく、帯電防止性能、遮音性能、制振性能も求められます。高度なインテリジェント制御システムと統合された、帯電防止コーティングを施した複合ドアまたは特定のアルミニウム合金ドアが適切な選択肢です。
3. ライフサイクルコストの考慮事項
選定は初期調達コストのみに基づいて行うのではなく、耐用年数全体にわたるトータルコストを評価する必要があります。これには以下が含まれます。
- メンテナンス費用: 自動化システムの安定性、スペアパーツの入手の容易さ、アフターサービスの即応性。
- 耐用年数: 高品質の材料と評判の良い自動システムは、初期費用が高くなりますが、耐用年数が長く、故障率が低いため、長期的には経済的です。
- エネルギー消費コスト: 気流管理と連携した効率的な自動ドアにより、クリーン ルームのエネルギー消費が削減され、継続的な運用コストの削減につながります。
クリーンルーム建設の壮大な青写真では、クリーンルームのドアは小さなコンポーネントのように見えるかもしれませんが、全体の安定性と安全性に大きな影響を与えます。材料科学は堅牢な構造的な「身体」を提供し、自動化とインテリジェント技術は応答性の高い「神経系」機能を注入します。
意思決定を行う際には、クリーンルームの分類、用途シナリオ、コスト、メンテナンスを体系的に考慮することによってのみ、この「ゲートウェイ」が製品の品質と研究成果を保護する信頼できる障壁として機能することができます。
継続的な技術進歩により、将来のドアはよりインテリジェントかつ効率的に制御された環境と統合され、最先端産業の発展を一貫してサポートすることになります。
