製薬、エレクトロニクス、食品加工などの高精度産業の急速な発展に伴い、製品の品質と生産の安全性を確保する上でクリーンルームの重要性がますます高まっています。クリーンルーム システムでは、クリーン ルームのドアと窓は空間を分離するためのツールであるだけでなく、清浄度管理、気流制御、安全性確保のための重要なコンポーネントでもあります。では、クリーンルームのドアや窓にはどのような材質や仕様があるのでしょうか？どのような機能や性能を備えているのでしょうか？設置とメンテナンスの際に考慮すべきことは何ですか?
材質と仕様
クリーンルームのドアと窓の材質と仕様は、性能、耐用年数、およびクリーンルームの全体的な運用に影響を与える重要な要素です。適切な材料を選択すると、耐久性が向上し、メンテナンスコストが削減され、クリーンルーム環境が厳格な清浄度基準を確実に満たすことができます。
1. 材質の種類と特徴
1. ステンレス鋼 (304/316)
特徴: 耐食性、強力な抗菌性、滑らかな表面、お手入れが簡単、繰り返しの拭き取りや消毒に耐えます。
適用環境: 高度な微生物管理要件を必要とする製薬、食品加工、生物学の研究室。
利点: ステンレス製のドアや窓は防塵性に優れ、長期間使用しても変形したり錆びたりしません。
2. アルミニウム合金
特徴: 軽量で剛性が高く、加工が容易で、表面処理のカスタマイズも可能です。
適用環境: 重量と設置の利便性が重要視される電子工場、計器室、クリーンルーム。
利点: アルミニウム合金のドアと窓は取り付けが簡単で、複数のデザインをサポートし、カスタマイズに適しています。
3. 強化ガラス/アクリルガラス
特徴: 視認性、耐衝撃性、耐飛散性を提供します。高温や一般的な化学洗浄剤に耐えます。
適用環境: クリーンルーム内の観察窓、監視室、間仕切り。
利点: 透明な素材により、オペレーターはドアを開けずに内部を監視できるため、汚染のリスクが軽減されます。
4. 複合材料
特徴: 金属フレームと帯電防止または高密度ポリマーパネルを組み合わせて、構造の安定性と機能性を向上させます。
適用環境: 需要の高いエレクトロニクスおよび半導体のクリーンルーム。
利点: 帯電防止や耐火オプションなどの多機能設計により、さまざまな清浄度レベルに対応できます。
2. 仕様と用途
クリーンルームのドアと窓の仕様は、空間効率、人員と物の流れ、気流管理に直接影響します。一般的なタイプは次のとおりです。
| 種類 | 仕様 | 応用例 |
|---|---|---|
| スイングドア | シングルまたはダブルリーフ、厚さ調整可能、シールストリップ付き | 人員通路、研究室入口 |
| 引き戸 | 狭い廊下や省スペースの要件に最適 | 資材の移動、保管エリア |
| 観察窓 | 単層または複層ガラス、シール枠付き | 内部監視・運転監視 |
| 小さな通過窓 | 小さいサイズで素早い材料移送が可能 | 小物やサンプル交換など |
| 自動ドア | エアシャワーや浄化システムと連動した電動駆動システムを搭載 | 人の出入りが多いクリーンルームの入り口 |
注: クリーンルームのクラスや圧力差に応じてドアの厚み、開閉方法、シール材を選定してください。不適切な仕様は空気の流れに影響を与え、清浄度を低下させる可能性があります。
3. デザインの詳細とカスタマイズ
シーリング
ドアや窓の枠には通常、気密性を確保するために耐久性のあるシール ストリップまたは金属インサートが使用されます。
気密性は、正圧または負圧を維持し、粒子を制御するために重要です。
衝撃保護
怪我やドアの損傷のリスクを軽減するために、フレームの角は丸く加工されていることがよくあります。

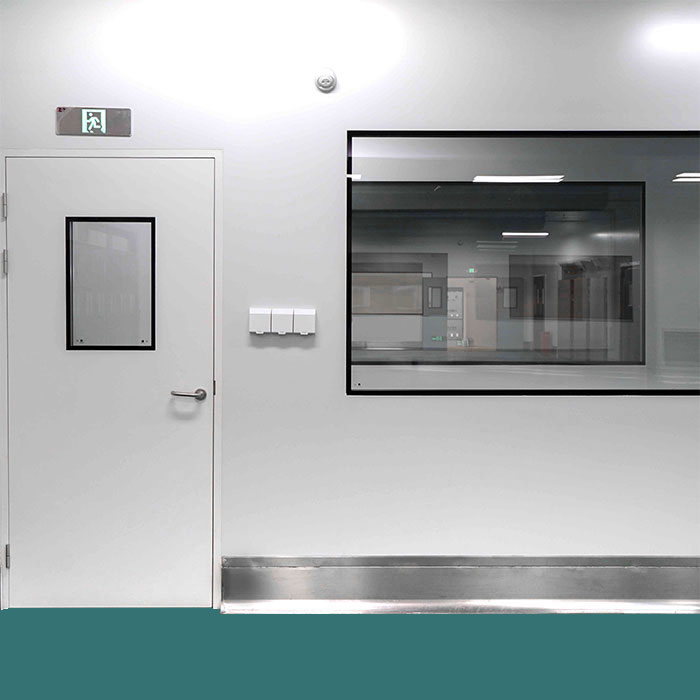

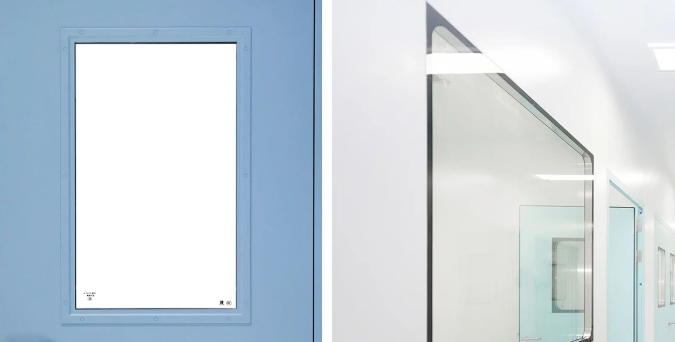

可視化とモニタリング
観察窓は二重構造にすることも、断熱することもでき、明確な視界を確保しながら、断熱性と遮音性も提供します。
カスタマイズオプション
- ドアと窓は、サイズ、開口方向、自動化機能をカスタマイズできます。
- 特殊な材料または複合構造により、帯電防止、耐火性、または耐薬品性の特性が得られます。
機能と性能
クリーンルームのドアと窓は単なる仕切りではありません。クリーンな環境の維持、作業の安全性の確保、生産効率の向上に重要な役割を果たしています。その性能によって、クリーンルームが長期にわたり安定した状態を維持できるかどうかが決まります。
1. 防塵・密閉機能
原理: 高品質のドアと窓は、正確なシーリングストリップとしっかりと構築されたフレームを使用して、閉じたときの空気漏れを最小限に抑え、クリーンルームの正圧または負圧を維持します。
効果: 塵、粒子、微生物の侵入を防ぎ、製品や実験が清浄度要件を確実に満たすようにします。
事例: 製薬用クリーンルームでは、密閉性の高い自動ドアを設置することで粒子数を目標範囲内に維持し、清掃と消毒の頻度を削減しました。
2. 可視化と観察
原則: 強化ガラスまたはアクリルガラスの窓により、オペレーターはドアを開けずに内部を観察できます。
効果: ドアの操作を減らし、汚染リスクを最小限に抑え、現場での監視を可能にします。
ケース: 電子アセンブリのクリーンルームでは、2 層の観察窓により、空気の流れを妨げる可能性のある頻繁なドアの開閉を回避しながら、機器の動作を明確に視認できるようになりました。
3. 耐食性と洗浄の容易さ
原則: ドアと窓には、洗浄剤や消毒剤に耐えられるステンレス鋼または高級アルミニウム合金の表面が使用されています。
効果: 長期間使用しても滑らかな表面を維持し、汚染の蓄積を防ぎ、耐用年数を延ばします。
ケース: 製薬クリーンルームでは、消毒剤による毎日の清掃によりドア表面の錆びや変形がなくなり、メンテナンスの負担が軽減されます。
4. 防音性と断熱性
原則: 多層複合材料または断熱ガラスは、音響的および熱的分離を提供します。
効果: 環境騒音を低減し、安定した室内温度を維持し、機器の動作と従業員の快適性を向上させます。
ケース: 騒音の出る機械の近くにあるクリーンルームでは、防音ドアを設置することで騒音が安全なレベルまで低減され、HVAC 負荷が軽減されました。
5. 自動化とシステム統合
原則: 一部のドアには、エアシャワー、浄化システム、または貫通窓とリンクできる電気駆動システムが装備されています。
効果: 自動開閉により汚染リスクが軽減され、クリーンルームの圧力バランスが維持されます。
ケース: ハイグレードな電子機器クリーンルームでは、エアシャワーと一体化した自動ドアにより、清浄度を維持しながらアクセス効率が向上しました。
6. 機能比較表
| 機能カテゴリ | 主なパフォーマンス | 該当するシナリオ | 実際の効果 |
|---|---|---|---|
| 防塵・密閉性 | 高い気密性でパーティクルをブロック | 製薬、食品、エレクトロニクス | 清潔さを保ち、掃除頻度を軽減します。 |
| 視覚化 | 透明な窓なので開ける必要がありません | 監視・操作指導 | 汚染を軽減し、安全性を向上させます |
| 耐食性 / 簡単な洗浄 | 滑らかなステンレス鋼またはアルミニウムの表面 | 製薬、研究所 | 錆びずに長期間使用でき、メンテナンスの手間がかかりません。 |
| 防音・断熱 | 多層断熱材 | 騒々しいクリーンルーム | ノイズを低減し、温度安定性を維持します |
| 自動化/統合 | エアシステムと連動した電動ドア | 人の出入りが多いクリーンルーム | アクセス効率を高め、圧力バランスを維持します |
設置とメンテナンス
クリーンルームのドアと窓の設置とメンテナンスは、その性能に直接影響します。
インストールに関する考慮事項:
- シーリング treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- 寸法校正：スムーズな開閉を確保するために、設置前にドア/窓の寸法を正確に測定する必要があります。
- エアフローシステムとの調整: ドア/窓の設置位置は、短絡やデッドゾーンを避けるためにクリーンルームのエアフロー設計と一致する必要があります。
メンテナンス要件:
- ほこりや微生物の蓄積を防ぐために、ドア/窓の表面とシールストリップを定期的に掃除してください。
- 自動ドアローラー、コントローラー、ロックを検査して、適切に動作していることを確認します。
- クリアな視界を維持するために、ガラス窓に傷防止を施し、必要に応じて透明パネルを交換します。
安全性と制御
1. アクセス制御
原則: 機械的ロックまたは電子アクセス制御システムは人の立ち入りを規制し、許可されていない人が特定のクリーンルームエリアにアクセスできないようにします。
効果: 人的ミスによる汚染リスクを軽減し、高度なクリーンルームの人員管理要件を満たします。
ケース: 製薬施設のハイグレードなクリーンルームでは、カードアクセス可能な自動ドアを採用し、許可されたスタッフのみが入室できるようになっており、偶発的な汚染を防ぎます。
2. 非常口と安全避難
原則: ドアや窓は、挟み込み防止機構やクイックリリースシステムなどの緊急開放機能を備えて設計されており、緊急時に迅速な避難が可能です。
効果: 自動ドアの故障時や高圧状態でも、従業員の安全は確保されます。
ケース: 電子機器のクリーンルームでは、非常出口機能により、停電時に生産を中断することなく安全に避難できます。
3. 耐衝撃性と耐圧性
原則: 観察窓には、外部からの衝撃や屋内外の気圧差に耐えられるよう、強化ガラスや複層合わせガラス、複合材料が使用されています。
効果: クリーンルームの密閉性能を維持しながら、運転中のガラスの破損やドアの変形を防ぎ、怪我のリスクを軽減します。
ケース: 半導体製造のクリーンルームでは、多層強化観察窓が装置の取り扱い中の破損やシールの損傷を防ぎ、連続生産を保証します。
4. 自動化と環境モニタリング
原則: 自動ドア システムは、エア シャワー、浄化システム、貫通窓とリンクして、圧力、空気流、ドアの状態をリアルタイムで監視できます。
効果: 操作によって圧力バランスや気流の方向が乱されないようにし、粒子の拡散を最小限に抑えます。
ケース: 生物クリーンルームでは、空気浄化システムと一体化した自動ドアにより、ドアが開くたびに自動的に風量を調整し、安定した清浄度を維持します。
5. 安全・制御機能比較表
| 安全カテゴリー | キー機能 | 該当するシナリオ | 実際の効果 |
|---|---|---|---|
| アクセス制御 | 機械式・電子錠 | ハイグレードなクリーンルーム | 人体汚染のリスクを軽減し、人員の流れを制御 |
| 緊急避難 | 挟み込み防止/クイックリリース | 緊急事態 | 人員の安全な避難を確保 |
| 耐衝撃性・耐圧性 | 強化ガラス/多層積層 | 観察窓、インパクトドア | 破損のリスクを軽減し、シールの完全性を維持します |
| 自動化と統合 | エアシャワーや浄化システムと連動 | 人の出入りが多いクリーンルーム | 圧力バランスと清浄度を維持し、汚染を軽減します |
メリットとデメリット
クリーンルームのドアと窓は、現代の高精度産業において重要な役割を果たしています。それらの長所と短所を理解することは、設計、調達、運用中により適切な決定を下すのに役立ち、それによってクリーンルームの全体的な効率が向上します。
1. 利点
1. 高い清浄度保証
しっかりと密閉されたドアと窓は、塵、粒子、微生物のクリーンルームへの侵入を防ぎ、内部の清潔さを維持します。
事例: 医薬品製造のクリーンルームでは、高品質のステンレス鋼の密閉ドアを設置することで粒子数を目標範囲内に維持し、清掃と消毒の頻度を大幅に削減しました。
2. 可視化とモニタリング
透明な観察窓により、オペレーターはドアを頻繁に開けることなく内部を監視できるため、汚染のリスクが軽減されます。
事例: 電子機器製造のクリーンルームでは、2 層の観察窓により、スタッフは気流の乱れを避けながらリアルタイムで装置を監視できるようになりました。
3. 耐久性とメンテナンスの容易さ
ステンレス鋼、アルミニウム合金、強化ガラスなどの高品質の素材は、滑らかな表面、耐食性、長寿命を実現します。
事例: 製薬のクリーンルームでは、長期にわたる毎日の消毒後もドアや窓枠に錆びや変形がなく、メンテナンスコストが削減されました。
4. 利便性と自動化
エアシャワーまたは浄化システムと統合された自動ドアは、圧力バランスを維持しながらアクセス効率を向上させます。
事例: 高級電子機器クリーンルームでは、自動ドアにより、圧力と清浄度を安定に保ちながら、人員と資材への頻繁なアクセスが可能になりました。
5. 高い安全性
挟み込み防止設計、強化ガラス、緊急開放機能により、オペレーターの安全が効果的に確保されます。
事例: 半導体クリーンルームでは、非常ドア機能により、停電時に生産を中断することなく安全に避難できます。
2. デメリット
1. 比較的高コスト
予算が限られているプロジェクトでは、高性能ドアや自動制御システムの購入と設置に費用がかかる場合があります。
分析: 初期投資は高額ですが、長期的なメンテナンスの節約と汚染による損失の削減により、価値があります。
2. 複雑なインストール
プロジェクトのスケジュールが長期化するため、測定、設置、試運転には専門チームが必要です。
分析: 不適切な取り付けによりシールが不十分になり、清浄度や圧力制御に影響を与える可能性があります。
3. 高いメンテナンス要件
シール ストリップ、ローラー、コントローラー、その他のコンポーネントは、シールと動作性能を維持するために定期的な検査とメンテナンスが必要です。
分析: 長期的な安定性を確保するには、十分に確立されたメンテナンス スケジュールと標準操作手順が不可欠です。
4. 厳しい環境要件
高級ドア/窓には、壁の平坦性や圧力設計など、適切な設置条件と周囲のクリーンな環境が必要です。
分析: 設置条件が満たされていない場合、自動ドアの動作が遅くなったり、シール性能が低下したりするなど、機能が損なわれる可能性があります。
3. メリットとデメリットの比較表
| カテゴリ | 利点 | 短所 | 注意事項 |
|---|---|---|---|
| 清潔さ | 優れた密閉性で粒子をブロック | 不適切な取り付けはシールに影響を与えます | 高級ドアは専門家の取り付けが必要です |
| 視覚化 | 透明な窓によりドアの開口部が少なくなります | ガラスは定期的な掃除が必要です | 複層合わせガラスの方が耐久性が高い |
| 耐久性 | ステンレス鋼、アルミニウム合金で腐食に強く、長寿命です。 | 初期費用が高い | 長期的なメンテナンスコストが安い |
| 自動化 | アクセス効率を向上させ、圧力バランスを維持します | 電源と制御システムが必要 | ローラーやコントローラーの定期的なメンテナンスが必要です |
| 安全性 | 挟み込み防止、耐衝撃性、緊急開口部 | 一部の安全機能によりコストが増加する | 適切な操作手順に依存 |
Yuandaクリーンルームのドアと窓が選ばれる理由
高品質のクリーンルームのドアと窓を選択することの重要性は、いくつかの側面に反映されています。
1.総合的な品質保証
高品質の素材と精密な製造により長期安定性が確保され、メンテナンスの頻度が軽減されます。
2.プロのデザイン経験
さまざまなクリーンルームのグレードや環境要件に合わせてカスタマイズされたソリューションを提供します。
3.クリーンルームシステムへの対応
エアシャワー、通過窓、浄化システムと統合して、プロセス全体の清浄度制御を実現できます。
4.安全性と人間中心設計
緊急開放機能、挟み込み防止機能、耐衝撃機能を備え、オペレータの安全を確保します。
Yuanda クリーン ルームのドアと窓を選択すると、クリーンルームの品質が確保されるだけでなく、生産効率と運用の安全性も向上します。
クリーンルームの環境管理の重要な要素であるクリーンルームのドアと窓は、その材質、仕様、機能、設置、メンテナンス、安全管理を通じて施設の運用に直接影響を与えます。さまざまな材料特性、機能設計、設置要件の分析により、清潔さを維持し、生産の安全性を確保し、業務効率を高める上で高品質のドアと窓の重要性が浮き彫りになります。クリーンルームの用途が拡大するにつれ、専門的で信頼性の高いドアと窓のソリューションを選択することが業界内のコンセンサスになりました。
