現代の産業、医療、科学研究では、製品の品質と環境の安定性を確保するためにクリーンルームが不可欠になっています。クリーンルームの設計において、クリーンルーム窓は光を通過させるだけでなく、空間全体の気密性、視認性、安全性を維持するという重要な役割を果たします。では、Windows とは一体何でしょうか?また、Windows の核となる価値はどこにあるのでしょうか?
クリーンルームの窓とは何ですか?

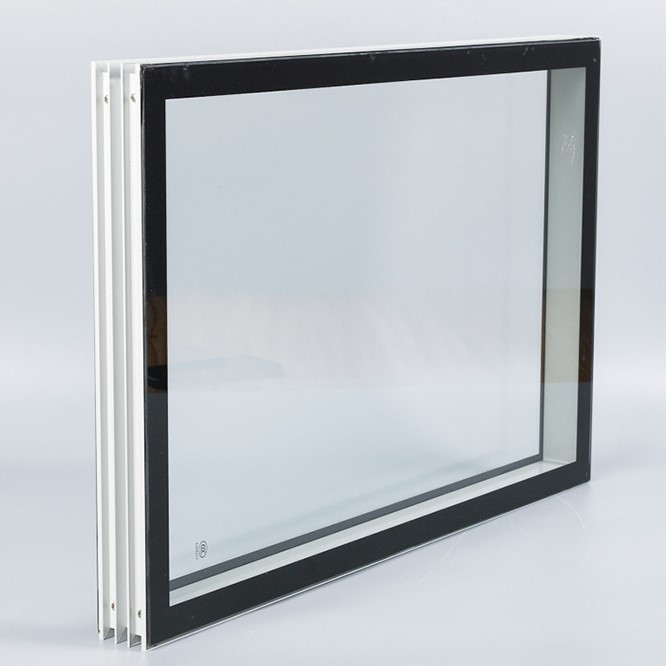

クリーンルーム ウィンドウは、制御されたクリーンルーム環境向けに設計された特殊なウィンドウ システムです。通常の窓とは異なり、その構造と材料は汚染防止と操作の安全性を考慮して最適化されています。
1.高い気密性
屋内と屋外の空気を完全に分離し、塵、粒子、微生物がクリーン ゾーンに侵入するのを効果的に防ぎます。
2.優れた視認性
透明度の高いガラスやアクリル素材を使用しているため、スタッフがクリーンエリアに立ち入ることなく内部の作業を監視でき、効率と安全性が向上します。
3.耐久性と安全性
衝撃や腐食に強い強化ガラスまたは複合パネルで作られています。壊れても鋭い破片が形成されず、人員を怪我から守ります。
4.お手入れが簡単で汚染防止
帯電防止および防塵コーティングで処理された滑らかな表面により、粒子の付着が最小限に抑えられ、清掃とメンテナンスが容易になります。
コア機能:
クリーンルームの空気の質と環境の安定性を維持します。
封じ込めを突破することなく観察能力を提供します。
生産または研究活動の安全性と業務効率を向上させます。
素材からものづくりまでの職人技
クリーンルーム環境では、窓は単なる光の透過以上の重要性を持っています。これらは、空気の隔離、動作観察、安全性の保証を保証します。これらはすべて、細心の注意を払った材料の選択、製造精度、構造設計によって実現されます。
1. 素材の選択 - 強度、透明性、耐久性の組み合わせ
熱処理や化学処理を施し、耐衝撃性を高めた加工です。破損すると、安全性を高めるために小さな鈍い破片に砕けます。
高い光透過率により均一な照明を確保し、エネルギー消費を削減します。
合わせガラスまたは複合ガラス
多層構造により遮音性、耐衝撃性、気密性が向上し、異物の侵入を防ぎます。
中間層には UV ブロックまたは帯電防止コーティングを施すことができ、窓の寿命を延ばします。
透明なアクリルまたは高度な複合材料
重量制限があるエリアで使用されます。軽量でありながら強度があり、クリアです。
表面は傷や静電気の蓄積を防ぐように処理できます。
フレーム材質
通常はステンレス鋼または高強度アルミニウム合金で作られており、耐腐食性、耐酸性、耐摩耗性を備えています。
長期的なシール性能を維持しながら、ガラスパネルをサポートする構造的安定性を実現するように設計されています。
2. ものづくりの匠の技 – あらゆる工程における精度と安定性
多層シーリング設計
多くの場合、二重または三重のシールシステムが採用されています。クリーンルームと外部環境の間の空気漏れを防ぐために、各層は厳格なテストを受けています。
シールは弾力性のある耐老化性素材で作られており、長期間にわたって性能を維持します。
ガラスとフレームの統合
高強度の接着剤または注入されたシーリング化合物を使用してフレーム内にガラスを固定し、エアギャップを排除します。
重要な接合部には二次シーリング処理が施され、気密性が高まります。
表面処理
ガラスとフレームは研磨、コーティングされ、帯電防止仕上げで処理されており、ほこりの蓄積を軽減します。
帯電防止コーティングは、敏感なクリーンルーム機器との干渉も防ぎます。
検査と品質管理
各ユニットは工場から出荷される前に、光透過率、気密性、耐衝撃性、帯電防止性能などの検査を受けます。
3. 実践中の核となる価値 – 安全性、清潔さ、効率性
| 主な機能 | 主な利点 |
|---|---|
| 空気清浄度 | 多層シールにより、安定したクリーンルーム空気グレードが保証されます。 |
| 観測効率 | 透明度が高いため、クリーンゾーンに入らずにリアルタイムモニタリングが可能です。 |
| 耐久性と安全性 | 強化された材料により、長期的な安全性と耐腐食性が保証されます。 |
| メンテナンスの利便性 | 滑らかで非多孔質の表面により、清掃が簡素化され、維持費が削減されます。 |
4. 拡張可能な機能
最新の Windows には、耐紫外線性、反射防止、防曇、またはスマート調光ガラス技術を組み込むことができ、制御された環境での快適性と安全性が向上します。
これらは、研究室や製造のさまざまなニーズを満たすために、固定ユニットまたは開閉可能なユニットとして設計できます。
クリーンルーム窓のコアコンピテンシーは何ですか?
クリーンルームの設計と運用において、Windows は重要な役割を果たします。彼らの中核となる競争力は、素材や職人技だけでなく、パフォーマンス、適応性、長期的な価値にも反映されています。次の側面は、その独特の利点を強調しています。
1. 優れた気密性
多層シール設計により窓の隙間からの空気漏れを防ぎ、安定したクリーンルームの空気品質を維持します。
高弾性、耐老化性シールにより、長期にわたる気密性能が保証されます。
外部の塵、粒子、微生物を効果的にブロックし、安全な生産環境や実験室環境を確保します。
2. 優れた耐久性と安全性
高強度の強化ガラスまたは合わせガラスは強い衝撃に耐え、破損しても鋭利な破片が発生しません。
フレームはステンレス鋼やアルミニウム合金などの耐食性素材で作られており、湿気の多い環境や化学物質が活発な環境に適しています。
高い耐摩耗性と老化防止設計により、ウィンドウの耐用年数が延長され、メンテナンスと交換のコストが削減されます。
3. 高い透明性と視認性
ガラスパネルは光透過性を備えており、自然光または室内光からの完全な照明を確保します。
クリーンゾーンに入らずにリモート監視を可能にし、汚染リスクを軽減します。
特に高精度の研究や生産現場での業務効率と安全性を向上させます。
4. メンテナンスと清掃が簡単
滑らかな帯電防止表面により粒子の付着が軽減され、毎日の掃除が素早く簡単に行えます。
モジュラー設計により、クリーンルームの作業を中断することなく、ガラスやフレームなどの個々のコンポーネントを交換できます。
明確に定義されたメンテナンス スケジュールにより、維持管理が簡素化され、技術的な複雑さが軽減されます。
5. 汚染防止とスマートな適応性
帯電防止、耐紫外線、または防曇機能により、ほこりの付着や微生物の増殖をさらに最小限に抑えます。
ガラスの厚さ、層、開口モードなど、さまざまなクリーンルームのグレードや使用条件に合わせて構成をカスタマイズできます。
オプションのスマート調光または断熱機能により、快適性とエネルギー効率が向上します。
| コアコンピテンシー | 具体的なパフォーマンス |
|---|---|
| 強い気密性 | 多層シールにより空気や粒子の漏れを防ぎ、安定した空気品質を維持します。 |
| 高い耐久性 | 強化ガラスと耐腐食性フレームにより、長期的なメンテナンスコストが削減されます。 |
| 優れた視認性 | 透明度の高いガラスを使用しているため、クリーンルームに入らずに観察が可能です。 |
| 簡単な掃除とメンテナンス | 滑らかな帯電防止表面とモジュール設計により、清掃とコンポーネントの交換が簡単になります。 |
| 汚染防止能力 | 帯電防止、耐紫外線、防曇の特性により、粒子の蓄積や微生物の増殖が減少します。 |
作業方法と動作原理
クリーンルーム環境では、窓は表示パネルとしてだけでなく、空気バリア、汚染シールド、安全性を実現するものとしても機能します。その動作原理には、気流制御、光透過、機械的強度、静電気管理が統合されており、クリーンルーム作業の効率と安全性が確保されています。
1. 空気の隔離と密閉の原理
多層シーリング設計:
通常、窓には二重または三重のシール層があり、それぞれが正確に検査されます。ガラスとフレームの間のシールは弾力性と耐久性を維持し、空気漏れを防ぎます。
物理的隔離バリア:
高強度のフレームとシール層が、外部の塵、粒子、微生物、さらにはエアロゾルに対して堅牢なバリアを形成します。
クリーンルームクラスへの適応:
ISO グレードの高いクリーンルームでは、長期間の空気純度を確保するためにシールの厚さとガラスの組成が最適化されています。
圧力差抵抗:
一部の設計は、クリーンルーム内外のわずかな正または負の圧力差に変形することなく耐えることができます。
2. 光透過・観察機能
高透明ガラス：
強化ガラスまたは複合ガラスは、自然光または人工光の侵入を最大限に高め、照明エネルギー消費を削減します。
視覚的なモニタリング:
オペレーターはクリーンゾーンに入らずに窓からプロセスを観察できるため、汚染のリスクが軽減され、ワークフローの効率が向上します。
特別なガラスの機能:
オプションの機能には、反射防止、UV ブロック、防曇、またはスマート調光ガラスが含まれており、視覚的な快適性を高め、室内機器を保護します。
3. 安全性と耐衝撃性の原則
強化ガラス:
強化ガラスまたは合わせガラスは耐衝撃性を備え、偶発的な破損を防ぎます。
飛散防止設計:
合わせガラスや強化パネルは破損しても鋭い破片が生じず、作業員の安全を守ります。
強化フレーム:
ステンレス鋼またはアルミニウム合金のフレームは応力を均等に分散し、局所的な故障を防ぎます。
耐圧性と耐振動性:
クリーンルームの圧力差や振動に耐えるように設計されており、長期的な安定性を保証します。
4. 汚染防止および静電気防止の原理
帯電防止コーティング:
埃や粒子の付着を軽減しながら、精密機器への静電気による干渉を最小限に抑えます。これは半導体やエレクトロニクスの研究室にとって重要です。
紫外線保護層:
内部機器やサンプルを紫外線劣化から守り、窓の寿命を延ばします。
防曇設計:
特殊なコーティングまたは中間層システムが、さまざまな温度条件下での結露を防止し、視界をクリアに保ちます。
5. 開閉可能な通気設計
調節可能な開口部:
一部の窓は、局所換気や緊急排気のために部分的に開くことができます。
維持される清潔さ:
開いたときでも、二重シールと誘導空気流システムにより、クリーン ゾーンへの汚染の侵入を防ぎます。
柔軟なアプリケーション:
可視性と制御された換気の両方を必要とする研究室、生産ライン、製薬環境、または精密製造設備に適しています。
6. 動作原理の概要
Windows の運用フレームワークは、次の 5 つの重要な側面に要約できます。
物理的隔離: 多層シールと強力なフレームが外気や粒子の侵入を防ぎます。
光透過率: 高透明ガラスにより、室内が明るく均一に照らされ、モニタリングが可能になります。
衝撃安全性: 強化ガラスにより耐久性と飛散防止が保証されます。
汚染防止設計: 帯電防止、防曇、耐紫外線処理により粒子の蓄積を軽減します。
制御された換気: オプションの開口システムにより、清潔さを損なうことなく通気の柔軟性が得られます。
クリーンルームの窓はどこに必要ですか?
Windows は、次のような非常に高いレベルの清浄度が要求される環境で広く使用されています。
製薬および生物学的研究所: 医薬品の研究および生産環境が微粒子汚染のない状態に保たれるようにします。
電子および半導体工場: チップの製造および組み立てプロセス中に高純度基準を維持します。
医療手術室と ICU: クリーンエリアに人員が出入りする頻度を減らしながら、観察の可視性を提供します。
食品加工および精密機器研究所: 粉塵や細菌を隔離し、製品の安全性と衛生性を高めます。
耐用年数とメンテナンス
クリーンルーム窓の寿命とメンテナンスは、長期的なパフォーマンスを確保するための鍵となります。
| メンテナンスタスク | 周波数 | 説明 |
|---|---|---|
| 表面の洗浄 | 毎週 | 糸くずの出ない布と中性クリーナーを使用してガラスとフレームを拭き、粒子の蓄積を防ぎます。 |
| シールストリップの検査 | 毎月 | 経年劣化や損傷がないか確認してください。気密性能を確保するため、速やかに交換してください。 |
| 帯電防止処理 | 四半期ごと | 環境条件に応じて帯電防止コーティングを施し、清潔さを維持します。 |
| 一般検査 | 半年ごと | ガラス、フレーム、ボルトに緩みがないか点検し、安全性と気密性を確保してください。 |
Windows は、適切なメンテナンスを行うことで、長期間にわたって安定して動作することができます。
パフォーマンスと効率
Windows のデザインは、視認性や分離性を超えたものであり、材質、構造、封止技術、表面処理、エネルギー管理によって長期安定したパフォーマンスと高い運用効率を実現します。
1. 優れたシール性能
多層シーリングシステム: 通常、エッジからの空気や粒子の漏れを防ぐために、高弾性シールを備えた二重または三重のシール構造が採用されています。
厳格な気密テスト: 各窓は出荷前にクリーンルーム基準 (ISO 5 ～ ISO 9) を満たす気密検査を受けます。
安定した清浄度： 強力なシールによりクリーンエリアの正圧が維持され、空気の逆流が防止されます。
高圧耐性: クリーンゾーンと非クリーンゾーンの圧力差があっても、構造が変形したり漏れたりすることなく安定した状態を保ちます。
2. 高い光透過率と視覚効率
高透明ガラス: 光透過率は通常 85% ～ 92% の範囲にあり、均一な配光と最小限の影を保証します。
反射防止コーティング: まぶしさを軽減し、遠隔観察のための視覚的な鮮明さを高めます。
スマート調光オプション: 一部のモデルでは、照明の強さに基づいて明るさを自動的に調整し、エネルギー効率を向上させます。
効率的なモニタリング: クリーンルームに入らなくても工程観察が可能となり、汚染や人件費を削減します。
3. 構造強度と耐久性
高強度フレーム: 耐食性、酸化防止、振動保護のための高級ステンレス鋼またはアルミニウム合金で作られています。
強化ガラスまたは合わせガラス: 高い耐衝撃性。外力が加わっても破損しにくいです。
耐老化性シール: 熱、湿気、化学物質にさらされても弾性を維持し、耐用年数を延ばします。
耐薬品性: 洗浄剤、消毒剤、またはアルコール蒸気に長期間さらされても、変形や変色がありません。
4. 環境適応性とエネルギー効率
結露防止技術: 断熱ガラスや結露防止コーティングにより曇りを防ぎます。
断熱性: 断熱ガラスはエネルギー損失を減らし、クリーンルームの HVAC 効率を高めます。
紫外線防御: 有害な紫外線を遮断し、機器やサンプルを保護します。
低エネルギー動作: パッシブ構造自体により、追加の電力を必要とせずに空気効率とエネルギー効率が向上します。
5. 安全性と業務効率
飛散防止ガラス: 強化ガラスは怪我を防ぐために壊れて鈍い破片になります。
静電気防止設計: ほこりの付着を軽減し、敏感な電子機器や実験室機器との干渉を防ぎます。
お手入れが簡単な表面: 滑らかな防汚コーティングにより、より迅速かつ徹底的な洗浄が可能になります。
モジュール式の交換: 損傷したガラスやフレームは、システムを中断することなく個別に交換できます。
6. 性能・効率比較表
| パフォーマンスインデックス | 特徴 | 効率化によるメリット |
|---|---|---|
| 気密性 | 多層シールの耐高圧性 | 一定の清浄度と正圧を維持します |
| 光透過率 | ≥85%、反射防止設計 | エネルギー使用量を削減し、観察の明瞭さを向上させます |
| 構造強度 | 強化/合わせガラス合金フレーム | 寿命を延ばし、振動や変形に強い |
| 結露防止 | 断熱層または防曇層 | クリアな視界と安定性を確保 |
| 耐食性 | 耐薬品性の素材とコーティング | 製薬、バイオ、電子産業に最適 |
| 静電気防止 | 表面帯電防止コーティング | 粉塵の付着を軽減し、精密機器を保護します。 |
| メンテナンスの効率化 | モジュラーデザインの滑らかな表面 | メンテナンスの頻度とコストを削減 |
7. 全体的な効率パフォーマンス
クリーンルーム窓は以下を提供します:
高清浄度メンテナンス: 空気の清浄度を維持し、二次汚染を軽減します。
エネルギー利用の改善: 高い透明性と断熱性により、照明と空調負荷を軽減します。
運用効率の向上: 明確な可視性によりワークフローが改善され、人の移動が軽減されます。
長寿命: 耐久性のある素材により、交換とメンテナンスのコストが最小限に抑えられます。
メリットとデメリット
利点:
優れた密閉性と汚染防止能力
高い視認性と業務効率
長寿命でメンテナンスも容易
さまざまな環境に対応する耐食性材料
短所:
初期投資コストが高い
シールと帯電防止層の定期検査が必要
平面性と気密性を確保するための厳しい設置要件
YD-Purification のクリーンルーム窓を選ぶ理由
高品質の Windows を選択すると、クリーンルーム作業における長期的な安定性が保証されます。
厳格な材料選択、精密製造、多層シーリング技術により、YD-Purification の Windows はパフォーマンス、耐久性、安全性を提供します。
製薬、エレクトロニクス、医療、または食品加工業界のいずれにおいても、高性能 Windows は清浄度、運用の安全性、生産効率を維持するために不可欠です。
