あなたの施設にとって交通影響ドアが適切な選択である理由は何ですか?

混雑した工業施設や商業施設では、ゾーン間の出入り口には常に交通量があり、フォークリフト、パレットジャッキ、カート、歩行者がシフトごとに数十、数百回通過します。標準的な開き戸や引き戸は、この種の繰り返しの、多くの場合力強い接触を想定して設計されていません。それらは結合し、ひび割れ、調整を失い、最終的には故障し、安全上の問題を引き起こし、メンテナンスコストが急速に蓄積します。 交通衝撃ドア はこの環境向けに特別に設計されており、衝撃を吸収し、自動的に元の位置に戻り、従来のドアのような進行性の劣化を起こすことなく、毎日何千回ものサイクルを繰り返しても機能し続けます。このカテゴリの産業用ハードウェアを評価する施設管理者や調達専門家にとって、それらがどのように機能するか、どこで最も優れたパフォーマンスを発揮するか、および選択の決定にどのような仕様が影響するかを理解することは不可欠です。

交通衝撃ドアの定義とは

交通用衝撃ドア (スイング ドア、複動ドア、産業用衝撃ドアとも呼ばれる) は、バネ式または油圧式ピボット機構に取り付けられたドア パネルで、両方向に自由にスイングでき、使用後は自動的に閉位置に戻ります。インパクトドアを標準スイングドアと区別する決定的な特徴は、損傷を受けることなく車両、カート、または機器からの直接接触を吸収する能力です。これは、柔軟なパネル素材、エネルギー吸収ピボット システム、衝撃力を 1 点に集中させるのではなくパネル全体に分散する構造設計の組み合わせによって実現されます。

自動閉鎖動作は、通過する人や車両のアクションを必要とせずに、隣接するエリア間の温度、粉塵、騒音、汚染などのゾーン分離を維持するため、機械的に重要です。センサー、アクチュエーター、電気インフラストラクチャを必要とする自動電動ドアとは異なり、交通衝撃ドアは完全に受動的な機械システムです。押すと開き、放すと閉じるため、動作に電源は必要ありません。このシンプルさは信頼性に直接つながります。故障する電気システム、誤読するセンサー、プログラムやメンテナンスを行う制御ボードがありません。

ピボットとリターンのメカニズムの仕組み

交通衝撃ドアの性能は、基本的にピボット機構の品質と設計に依存します。商業用および産業用アプリケーションで使用される主なタイプは 2 つあり、それぞれが異なる交通量や衝撃荷重に適した異なる性能特性を備えています。

スプリング式ピボット機構

スプリング式ピボットは、軽から中程度の用途向けの交通衝撃ドアで最も一般的な機構です。トーション スプリングまたはコイル スプリングは、ドア パネルがスイングして開くときにエネルギーを蓄え、そのエネルギーを解放してパネルを閉じた位置に戻します。通常、バネの張力は調整可能です。張力を強くすると、より早く閉まり、風圧に対する抵抗力が高くなります。一方、張力を軽くすると、ドアを開けるのに必要な力が減少します。これは、歩行者や軽いカートが問題なく通過する必要がある用途では重要です。スプリング機構は機械的に簡単で、摩耗した場合の交換も安価で、幅広い温度範囲で確実に動作するため、冷蔵倉庫の入り口、食品加工エリア、および極端な温度が要因となる屋外に隣接するゾーンに適しています。

油圧ダンピングピボット機構

油圧ピボット機構は、スプリングの復帰力と閉まる速度を制御する油圧ダンパーを組み合わせており、強い衝撃が加わった後や、高速走行により復帰パネルが対向車や車両に衝突する可能性のある交通量の多い状況でドアがバタンと閉まるのを防ぎます。ダンパーは、閉まるストローク中に運動エネルギーを吸収し、徐々に解放して、ドアがどれだけ強く押し開かれたかに関係なく、制御された一定の閉まる速度を生み出します。油圧機構はスプリングのみのピボットよりも重く、高価ですが、ハイサイクル用途、重いパネル重量、ドアが閉まることで安全性や騒音の問題が生じるような状況には適切な仕様です。

パネル材料とその性能のトレードオフ

パネルの材質は、交通衝撃ドア製品と、耐用年数、メンテナンス要件、および特定の環境への適合性に最も直接影響を与える仕様との間の最も目に見える差別化要因です。それぞれの材料には長所と制限があり、そのため、ある用途には適し、​​他の用途には不向きになります。

• ポリエチレン (PE/HDPE パネル): 高密度ポリエチレンは、産業用交通衝撃ドアに最も広く使用されているパネル材料です。耐衝撃性があり、化学的に不活性で、洗浄が簡単で、食品加工環境に関する USDA および FDA の要件に準拠した食品グレードの配合で入手可能です。 PE パネルは湿気を吸収せず、ほとんどの洗浄用化学薬品や消毒剤に耐性があり、フォークリフトによる繰り返しの接触にもひび割れや破片が発生することなく耐えることができます。制限は剛性です。非常に大きな PE パネルは広い開口部で過度に曲がる可能性があり、フォームコアの代替品と比較して断熱性が限られています。
• PVCパネル: PVC (ポリ塩化ビニル) パネルは PE より軽量で、透明または半透明に配合できるため、ドアからの視線がわかります。これは、歩行者とフォークリフトがアクセス ルートを共有する交通量の多いエリアでは重要な安全機能です。 PVC インパクトドアは、食品小売店、冷蔵倉庫の前室エリア、および隣接するスペースの視覚的監視が優先される医薬品生産ゾーンで一般的に使用されています。 PVC は低温では脆くなるため、低温グレードの配合を使用しない爆風冷凍庫や氷点下の用途には推奨されません。
• フォームコア断熱パネル: 熱分離が主な要件である用途（たとえば、冷蔵倉庫と荷積みドックの間の境界）の場合、スチールまたはアルミニウムの表面スキンを備えたフォームコアパネルは、固体プラスチックパネルよりも大幅に高い熱抵抗（厚さに応じて R-8 ～ R-20 の R 値）を提供します。フォームコアは音響減衰も追加し、ゾーン間のノイズ伝達を軽減します。これらのパネルは固体プラスチックの代替品よりも重いため、毎日数千回のサイクルで追加の重量に対処するには、より堅牢なピボット機構が必要です。

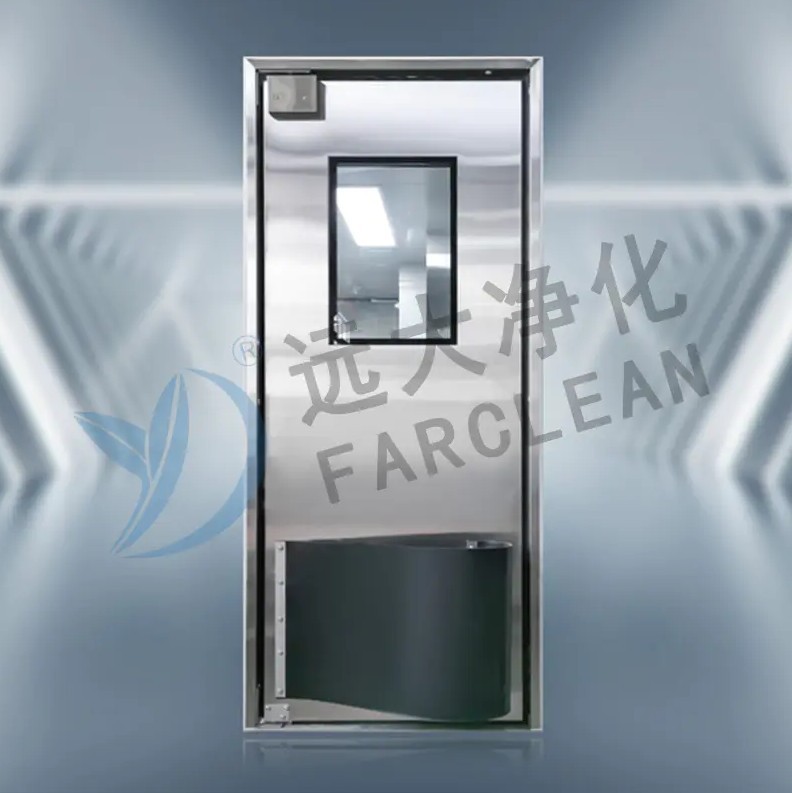

• ステンレス鋼パネル: ステンレス製交通衝撃ドアは、製薬クリーンルーム、高圧洗浄を受ける食品加工エリア、化学薬品取り扱い施設など、最大限の衛生状態、耐薬品性、耐久性を必要とする用途向けに仕様化されています。ステンレスパネルは入手可能なオプションの中で最も耐久性があり、事実上すべての工業用洗浄剤や消毒剤に耐性があり、清浄度を簡単に検査できます。これらはプラスチック製の代替品よりも大幅に重く、高価であり、冷気を効率的に伝導するため、温度に敏感なゾーンでは不利になる可能性があります。

さまざまな業界にわたる典型的なアプリケーション

交通衝撃ドアは、非常に多様な産業および商業環境に導入されています。すべてのアプリケーションを統一する要因は、ゾーンの分離を維持し、メンテナンスの注意を最小限に抑えながら、高頻度で多くの場合強制的な通過を処理する出入り口の必要性です。

選択時に評価すべき主な仕様

交通衝撃ドアを選択するには、単に価格やブランドだけで選ぶのではなく、ドアの機械的および材質の仕様を開口部の実際の条件に適合させる必要があります。正しく選択するには、いくつかの仕様パラメータが重要です。

ドア幅とパネル構成

交通衝撃ドアは、シングル パネル (開口幅全体をカバーする 1 枚のパネル) またはダブル パネル (中央で会合する 2 つのパネル、それぞれ開口幅の半分をカバー) 構成として利用できます。単一パネルのドアはよりシンプルで、周囲にきれいなシールを作成しますが、パネルの慣性と構造上の要求が過剰になるため、幅が約 1,500 mm を超えると実用的ではなくなります。二重パネル ドアは、広い開口部、特に一般に 2,500 ～ 4,000 mm の開口部を必要とするフォークリフト通路の標準構成です。これは、各パネルが開口部の半分を通過するだけで十分なためです。ドアが閉じているときにゾーン分離機能を維持するには、二重パネル間の接合端に柔軟なシールを取り付ける必要があります。

ビジョンパネルと安全ガラス

ビジョン パネル (不透明なドア パネルに組み込まれた透明な窓) は、歩行者と車両が同じ出入り口を共有する場所では重要な安全機能です。一方の側から交通衝撃ドアに近づく作業者は、ビジョンパネルがなければ反対側から近づいてくるフォークリフトを見ることができないため、入り口で衝突の危険が生じます。ビジョン パネルは通常、ポリカーボネートまたは強化ガラスで製造され、目の高さ (床レベルから約 1,200 ～ 1,600 mm) に配置され、開口部の全幅にわたって適切な視線を提供できるサイズに設計されています。フォークリフトのオペレーターがさまざまな高さで座る用途では、約 900 mm から 1,800 mm まで伸びる背の高いビジョン パネルにより、より優れたカバー範囲が提供されます。ビジョン パネルは耐衝撃性を備えている必要があり、標準的なガラスは代替品として使用できません。また、衝撃による損傷の修理コストを最小限に抑えるために、ドア パネルとは独立して交換できる必要があります。

外周シールと底部シール

温度分離、防塵、または汚染バリアを維持する交通衝撃ドアの有効性は、パネルの材質だけでなく、周囲のシールの品質と設計にも依存します。ドアが閉位置にあるとき、パネルの上端と側端は、ドアフレームに取り付けられたフレキシブルブラシまたはバルブシールに接触する必要があります。下端には特別な課題があります。ドアは、パネルの下端と床面の間の隙間を最小限に抑えながら、床を引きずることなく自由にスイングしなければなりません (ピボットの摩耗が促進され、ドアが開きにくくなります)。柔軟な底部シール (パネルの下端に取り付けられたゴム引きワイパーまたはブラシ シールのいずれか) が最良の妥協点を提供し、スイング サイクル中に抵抗を生じさせることなく、ドアを閉めたときに床に対してほぼ連続的なシールを維持します。

設置に関する考慮事項とフレーム要件

交通衝撃ドアの信頼性は、その設置によって決まります。ドアフレームは、毎日数千回の衝撃サイクルによって課せられる反復的な動的負荷に耐えられる構造的でなければなりません。負荷がかかるとフレームが曲がると、時間の経過とともにピボットのアライメントがずれ、バインディング、不均一な閉まり、ピボット機構の摩耗の促進が発生します。石造またはコンクリートの開口部の場合、構造開口部に溶接または固定された鋼製サブフレームが必要な剛性を提供します。金属スタッドの隔壁の場合、フレームをフルハイトの鋼製スタッドと水平ブロッキングで補強して、堅固なピボット取り付けポイントを作成する必要があります。

ピボット高さは計画時に見落とされがちな仕様です。ほとんどの交通衝撃ドアは、ピボットを床レベル (下部ピボット) とパネルまたはドア フレームの上部 (上部ピボット) に取り付け、パネルの重量は下部ピボット ベアリングによって支えられます。重量パネル（フォームコア断熱ドアまたは高さ約 1,800 mm を超えるステンレス鋼パネル）の場合、底部ピボット ベアリングは、パネル全体の重量に、衝撃によって生じる追加の動的荷重を加えた定格でなければなりません。これにより、静的荷重が瞬間的に 2 ～ 3 倍になる可能性があります。重いパネルのドアに小さめの下部ピボット ベアリングを指定することは、ピボットの早期故障の一般的な原因ですが、計算されたパネル重量と予想される衝撃強度に対するベアリング定格荷重を確認することで完全に回避できます。

メンテナンス要件と予想耐用年数

動力付きドアよりも交通影響を与えるドアを支持する最も強力な議論の 1 つは、最小限のメンテナンス要件です。修理するモーター、校正するセンサー、更新する制御システムは必要ありません。明確に指定された交通衝撃ドアのメンテナンス プログラムは、通常、専門的なトレーニングやツールを必要とせずに社内のメンテナンス スタッフが実行できる少数の日常作業で構成されます。

• ピボット潤滑: スプリングおよび油圧ピボット機構には、ベアリングの磨耗を防ぎ、一定の閉じる速度を維持するために、定期的な潤滑が必要です (ハイサイクル用途では通常 3 ～ 6 か月ごと)。潤滑剤の種類は、ピボット機構の材質と動作温度範囲に適合する必要があります。食品加工環境では食品グレードの潤滑剤が必要です。
• スプリングテンション調整： 時間が経つと、ねじりバネがわずかに緩み、ドアが閉じる速度と力が低下します。ほとんどのスプリング ピボット機構には、スプリングを交換せずにスプリング プリロードを増加できる調整機構が組み込まれており、元の閉鎖性能を復元できます。
• シールの検査と交換: 周囲と底部のシールは繰り返しの接触により摩耗するため、交通量の多い設置場所では四半期ごとに検査する必要があります。シールが摩耗すると、ドアのゾーン分離機能が損なわれるため、完全に機能しなくなる前に交換する必要があります。交換用のシール ストリップは安価で、取り付けも簡単です。
• ビジョンパネルの交換： ポリカーボネート製ビジョン パネルは時間の経過とともに傷がつき、最終的には不透明になりすぎて適切な視界が得られなくなります。フォークリフト交通環境では 2 ～ 4 年ごとにパネルを交換するのが一般的であり、交換用パネルのコストは、代替ドア タイプとの総所有コストの比較に考慮する必要があります。

中規模産業用途における交通衝撃ドアは、正しく指定され、適切に保守されていれば、主要コンポーネントの交換が必要になるまで 10 ～ 15 年の耐用年数を延ばすことができます。非常にハイサイクルなアプリケーション (シフトごとに数百のフォークリフトを処理する多忙な配送センター) では、5 ～ 7 年ごとにピボット機構を交換することがより現実的な予想ですが、電気メンテナンス、センサー交換、制御システムの更新の省略を比較に考慮すると、総所有コストはパワードア代替品よりも大幅に低くなります。
