クリーン ルーム用サンドイッチ パネルが管理された環境の壁および天井ソリューションとして選ばれるのはなぜですか?

クリーンルームサンドイッチパネルとは何ですか?

あ クリーンルームサンドイッチパネル は、空気感染汚染、温度安定性、衛生状態、構造的完全性をすべて厳格な基準に維持する必要がある管理された環境で使用するために特別に設計されたプレハブ式の多層建築パネルです。パネルは、単一の複合要素で熱性能、音響減衰、および構造的剛性を提供する絶縁コア材料に接着された 2 枚の剛性の外側シート (通常は亜鉛メッキ鋼、ステンレス鋼、またはアルミニウム) で構成されています。その結果、機能するクリーン ルームを定義する環境制御を損なうことなく、迅速に設置でき、施設要件の変化に応じて再構成できる自立型の壁、天井、またはパーティション システムが実現します。

クリーンルーム用サンドイッチパネルと標準的な建築用サンドイッチパネルの違いは、あらゆる材料、接合部、仕上げ、寸法公差が指定され管理されている精度です。クリーン ルーム環境では、ISO 14644 規格に基づく ISO 1 から ISO 9 に分類されるか、薬事規制機関の要求に応じた GMP グレード A から D に分類されるかにかかわらず、建物の外皮は単なる構造的なものではありません。これは汚染制御システムのアクティブなコンポーネントです。すべての表面は、微生物の増殖に耐性があり、粒子が落ちず、頻繁な化学洗浄に耐え、汚染物質の侵入を防ぐ正の圧力差下でも寸法安定性を維持する必要があります。工業用または商業用の建物用に設計された標準的な建築用パネルは、これらの要件を満たすことができません。これがまさに、クリーン ルーム用サンドイッチ パネルが別個の製品カテゴリとして存在する理由です。

これらのパネルを際立たせる独自の多層構造

クリーンルーム用サンドイッチパネルの特徴は複合構造であり、複数の性能機能を通常 50 mm ～ 150 mm の厚さの単一パネルに統合しています。パネルの各層は特定の一連の特性に寄与し、層間の相互作用は、単一の素材だけでは達成できない複合的な性能プロファイルを生み出すように設計されています。

外面シート

内側および外側のシートは、パネルの目に見える機能面を形成します。クリーン ルーム用途の場合、これらは最も一般的に、部屋に面する表面にポリエステル、エポキシ、または PVDF コーティングを施した塗装済み亜鉛メッキ鋼板から製造されます。コーティング システムは、非多孔質で耐薬品性があり、イソプロピル アルコール、過酸化水素蒸気、次亜塩素酸ナトリウム、および製薬や半導体の製造環境で使用されるその他の強力な消毒剤による繰り返しの洗浄に耐えることができなければなりません。ステンレス鋼の表面処理 (通常はグレード 304 または 316L) は、優れた耐食性とほぼ鏡面仕上げまで電解研磨できる能力が必要とされる、無菌製薬生産エリアや食品加工クリーン ルームなど、最も要求の厳しい用途向けに仕様化されています。耐食性を犠牲にすることなく軽量化が優先される場合は、アルミニウムフェーシングが使用されます。

絶縁コア材料

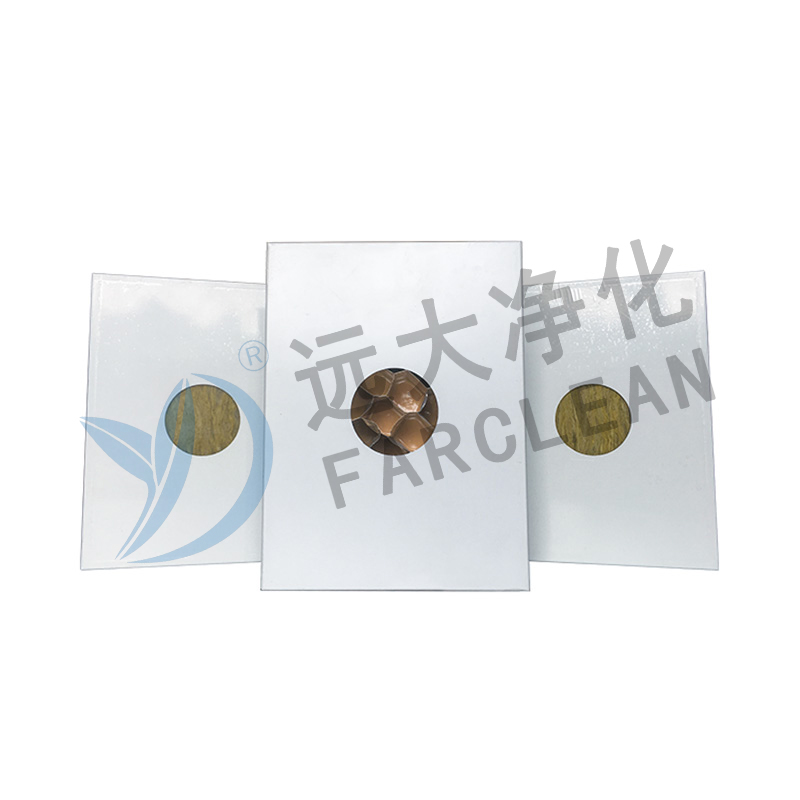

コア材料はパネルの中央ゾーンを占め、断熱、音響性能、耐火性、およびパネルの構造的剛性の重要な部分を担っています。クリーン ルーム用サンドイッチ パネルは、さまざまな性能優先度に適したいくつかのコア タイプで製造されます。ミネラルウール (ロックウール) コアは優れた耐火性を備え、EN 13501-1 に基づく不燃分類を達成しており、火災安全規制が最も厳しい製薬施設や病院で指定されています。ポリウレタン (PUR) およびポリイソシアヌレート (PIR) フォーム コアは、同じパネル厚さで優れた断熱値 (より低いラムダ係数) を提供するため、エネルギー効率と温度制御精度が主な要因となる場合に推奨されます。ハニカム アルミニウムまたはペーパー コアは、支持構造に過剰な重量を追加することなく、構造耐荷重能力が必要な天井パネルに優れた強度対重量比を提供します。

あirtightness and Pressure Integrity: A Critical Differentiator

クリーンルームの建物外壁に対する技術的に最も厳しい要件の 1 つは気密性です。クリーン ルームは、隣接するあまり制御されていないスペースと比較して正の気圧に維持されており、圧力差が生じ、空気とそれに含まれる汚染物質がエンベロープ内の隙間、接合部、または貫通部を介して外部に継続的に押し出されようとします。パネル システムが空気漏れを許容すると、HVAC と濾過システムがどれほど強力であっても、圧力差が損なわれ、汚染制御戦略が失敗します。

クリーンルーム用サンドイッチパネルは、精密に設計されたインターロックジョイントシステムを通じてこの要件に対応します。パネルは、さねはぎ継手またはカムロック継手を介して相互に接続され、構造フレーム部材に接続されます。これらの継手は、設置時に塗布される承認済みのシーラント (通常はシリコーンまたはポリウレタンベース) の連続ビーズでシールされます。接合部の形状は、シールを破壊することなく熱膨張や小さな構造の動きに対応できるように設計されており、施設の全耐用年数にわたって気密性を維持します。内部の隅の接合部、天井と壁の接合部、およびサービス用の貫通部 (電線管、配管、HVAC ダクト) にはすべて、すべての移行点でエンベロープの圧力の完全性を維持する、目的に合わせて設計されたトリム ピースとガスケット システムが必要です。

あir leakage testing after installation, using pressurization methods based on EN 13829 or equivalent standards, is standard practice in pharmaceutical and semiconductor clean room commissioning to verify that the as-built envelope meets the specified airtightness class before operational validation begins. Clean room sandwich panel systems from reputable manufacturers are designed and tested to achieve the lowest available leakage classifications under these standards.

衛生的な表面設計と粒子の脱落防止

クリーンルーム用サンドイッチパネルの表面特性は、標準的な建築製品にはない特殊性を持って設計されています。パネル表面のコーティング化学物質からジョイントトリムのプロファイルに至るまで、あらゆる設計上の決定は、粒子の発生を最小限に抑え、微生物の定着を防ぎ、効果的な洗浄と消毒を促進することを目的として行われます。

• 滑らかで非多孔質の表面: クリーン ルーム パネルの室内に面する表面は、粒子の捕捉やバイオフィルムの形成を防ぐために十分に低い表面粗さを持っていなければなりません。コーティングされたスチールパネルは通常、Ra 0.8 μm 以上の表面粗さ値を達成しますが、電解研磨されたステンレス鋼は Ra 0.2 μm に達する可能性があります。これらの滑らかな表面により、洗浄サイクル中に消毒液が表面全体に均一に接触し、微生物が隠れるような微細な凹みが残りません。
• 湾曲した内部コーナー: 壁と床の間、および壁と天井の間の直角の内側の角は完全に掃除することが不可能で、空気の流れから遮蔽されたデッドゾーンに粒子が蓄積します。クリーンルーム用サンドイッチ パネル システムには、事前に形成された湾曲コーナー セクション (通常は半径 50 ～ 100 mm) が組み込まれており、施設全体の鋭い内部コーナーが排除され、清掃機器が中断することなくあらゆる表面に到達できるようになります。
• フラッシュパネル面と凹型固定具: 突出した留め具、露出したネジ頭、および表面の不連続性は、クリーンルームで重要な作業ゾーンから粒子を掃き出すために使用される層流の気流パターンに乱流を生成します。クリーン ルーム パネルは、隠蔽または埋め込み型の固定システムを使用して固定されており、平坦で途切れのないパネル面を維持し、汚染制御に依存する予測可能な気流パターンを維持します。
• コーティングの耐薬品性: 表面コーティングは、施設内で使用されるあらゆる種類の洗浄剤や消毒剤にその耐用年数にわたって暴露された場合でも、膨れ、チョーキング、色の変化などの劣化に耐える必要があります。 PVDF コーティングは、最も幅広い耐薬品性スペクトルと最長の耐用年数を提供するため、積極的な洗浄プロトコルを使用する施設に最適な仕様となっています。

クリーンルーム用サンドイッチパネルのコアタイプの比較

正しいコア材料を選択することは、クリーン ルーム パネルの仕様において最も重要な決定の 1 つです。次の表は、プロジェクト固有の優先順位に基づいた情報に基づいた選択をサポートする、主要なコア オプションの構造化された比較を示しています。

モジュール式の柔軟性と再構成可能性

クリーンルームサンドイッチパネルシステムの最も実用的で商業的に重要な特徴の 1 つは、その固有のモジュール性です。漆喰ブロックや流し込みコンクリートで作られた従来の湿式工法によるクリーンルームの筐体（一度建設されると事実上永久的である）とは異なり、サンドイッチパネルのクリーンルームは、従来の構造を変更するのに必要な時間、コスト、混乱のほんの一部で、分解、拡張、縮小、または再配置することができます。

パネルは標準幅 (通常は 600 mm、1,000 mm、または 1,200 mm) で製造され、施設の床から天井までの高さに合わせてカスタムの長さにカットされます。インターロッキングジョイントシステムにより、パネル自体を損傷することなくパネルを接続および取り外しできるため、高品質のサンドイッチパネルで構築されたクリーンルームは、再構成可能な資産として大きな残存価値を保持します。変化する製品ポートフォリオに施設レイアウトを適応させる必要がある製薬メーカーや、新しい製品ラインに対応してクリーンルームの能力を拡張する必要があるエレクトロニクスメーカーにとって、この再構成可能性は、従来の建設アプローチと比較して設備投資の削減と生産までの時間の短縮に直接つながります。

設置速度もモジュラー パネル システムの重要な利点です。完全なクリーン ルーム エンクロージャ (壁、天井、ドア、窓、およびサービス貫通部) は、通常、専門の請負業者チームによって、従来の工法を使用して同等のスペースを構築するのに必要な時間の数分の 1 で設置できます。パネルは正確な寸法に合わせて事前に製造された状態で現場に到着するため、従来の建築に必要な複数の取引による連続的な建設プロセスではなく、組み立てと封止だけが必要です。この短縮された設置スケジュールにより、施設の試運転リードタイムが短縮され、製造業務がより早く収益を上げ始めることが可能になります。

クリーンルーム用サンドイッチパネルに依存する産業

クリーン ルーム サンドイッチ パネルが提供する特性の独自の組み合わせにより、クリーン ルーム サンドイッチ パネルは、汚染管理が規制要件または製品品質の必須事項である幅広い業界で指定された建築システムになります。

• 医薬品製造: GMP 規制の医薬品生産施設には、製造のさまざまな段階で ISO 5 ～ ISO 8 (GMP グレード A ～ D) に分類されるクリーン ルームが必要です。ミネラルウールのコアとステンレス鋼または PVDF コーティングされた鋼板表面を備えたクリーン ルーム サンドイッチ パネルが標準仕様で、GMP ガイドラインの衛生的な表面要件と製薬施設規制の防火要件の両方を満たしています。
• 半導体およびエレクトロニクス製造: 半導体製造用のウェーハ製造施設には、最も厳格なクリーン ルーム分類 (ISO 1 から ISO 5) が必要です。そこでは、サブミクロンの粒子でも数百万ドル相当のウェーハ バッチ全体が破壊される可能性があります。これらの施設のパネル システムは、超高効率の HEPA および ULPA 濾過システムと、処理中にウェーハ表面を保護する正確な層流パターンに適合する必要があります。
• 医療機器製造: ISO 13485 および FDA 21 CFR Part 820 に基づく埋め込み型医療機器、滅菌診断装置、外科用器具の製造には、微粒子汚染と微生物汚染の両方が厳密に管理されるクリーン ルーム環境が必要です。パネルの表面は、施設の認定時に適用される検証済みの洗浄および滅菌プロトコルに耐える必要があります。
• バイオテクノロジーと遺伝子治療: 生物製剤、細胞治療、遺伝子治療の生産には、汚染に対して非常に敏感な生きた生物学的システムを扱う必要があります。これらの用途向けのクリーンルームサンドイッチパネルエンクロージャは、最高レベルの環境制御を達成および維持すると同時に、生物剤を扱うときに必要なバイオセーフティ封じ込め機能も提供する必要があります。
• 食品および飲料の加工: インスタント食肉の加工、乳児用粉ミルクの製造、無菌飲料の充填など、ハイケアかつハイリスクの食品生産ゾーンでは、クリーンルームのサンドイッチパネルを使用して管理された衛生ゾーンを作成し、加工エリア間の相互汚染を防ぎ、環境微生物学的危険から製品を保護します。

クリーンルーム用サンドイッチパネルを選択する際に確認すべき主な仕様

施設の汚染管理戦略においてクリーンルーム用サンドイッチパネルが果たす重要な役割を考慮すると、仕様と調達の決定は厳密な技術的注意を払って行われなければなりません。パネルのサプライヤーに依頼する前に、次のパラメータをプロジェクトの要件に照らして検証する必要があります。

• 表面コーティング認証: 部屋に面したコーティングが、施設の検証済みの洗浄手順で使用される特定の洗浄剤および消毒剤に対する耐性について独立してテストおよび認定されていることを確認します。サプライヤーの主張だけでなく、耐薬品性テストのレポートも要求してください。
• 防火性能分類: パネル システム (フェーシングとコアの両方を含む) が、施設の占有タイプと管轄区域に適用される建築規制基準 (ヨーロッパでは EN 13501-1、北米では UL 認証) に基づいて必要な防火分類を満たしていることを確認します。
• 熱透過率 (U 値): パネルの厚さとコアの仕様が、特に製造プロセスをサポートするために周囲温度を大幅に上回るか下回る温度を維持するクリーン ルームの場合、施設の熱性能目標に必要な U 値を達成していることを確認します。
• パネルのスパンと耐荷重: 構造サポート間にまたがる天井パネルの場合は、パネル自体、天井に取り付けられた機器、および上部の HVAC プレナムからの分散荷重の合計重量の下で、パネルのたわみと耐荷重能力を確認します。
• ジョイントシステムの気密性データ: 設計上の主張だけでなく、施設が動作する差圧下でのパネル ジョイント システムの気密性能を実証するテスト データを要求し、設置後にエンベロープが必要な漏れ分類を達成することを確認します。

クリーンルーム用サンドイッチパネルがユニークなのは、構造、熱、衛生、安全、汚染制御機能を、標準的な建築システムでは基本的に再現できない事前設計された単一の建築要素に統合しているためです。制御された環境の完全性が製品の安全性、規制順守、商業的実行可能性を直接決定する施設にとって、クリーン ルーム サンドイッチ パネルは単に好ましい選択肢ではなく、制御された環境を可能にする設計されたソリューションです。
