製薬工場、半導体のクリーンルーム、病院の調合薬局、バイオセーフティ研究所、さらには高級食品製造施設で働いたことがある人なら、ほぼ確実にパススルーボックスを使用したり、通過したりしたことがあるはずです。初心者にとって、それは 2 つの連動ドアが付いた壁に組み込まれたステンレス鋼のキャビネットのように見えます。毎日それに依存している人々にとって、それは物質の出入りを可能にしつつ、クリーン環境を清潔に保つための不可欠な汚染制御装置です。
2 つの世界 (一方は無菌世界、もう一方はそうでない世界) の間で、それらの世界に触れさせずに物体を移動するにはどうすればよいでしょうか?
それが、壁に組み込まれた気取らないステンレス鋼のボックスによって引き起こされる、静かな日常の奇跡であり、なぜこの素朴なパススルー ボックスが現代の管理された環境において最も重要な機器の 1 つであるのかを理解しようとしている理由です。

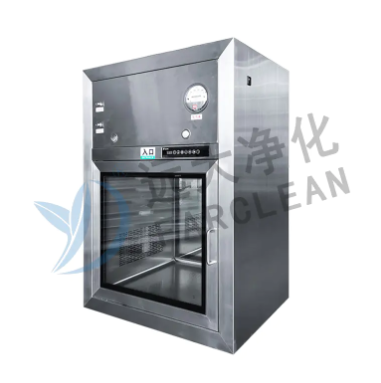

正確には何ですか パススルーボックス ?
パススルーボックスは、清浄度、圧力レジーム、または危険レベルが異なる 2 つのエリアを分離する、壁を通して構築された密閉された二重ドアのチャンバーです。
内容は以下のとおりです。
- ワンドアオープンでハイグレード側へ
- 低学年側または低学年側に開く1つのドア
- 両方のドアが同時に開くことがないことを保証する信頼性の高いインターロック システム
- 透明な覗き窓と内部棚
- HEPA/ULPA 濾過、UV-C ランプ、過酸化水素除染などのオプション機能
唯一の目的: 空気圧カスケード、粒子数、バイオセーフティ/封じ込めバリアの完全性を維持しながら、物質の安全かつ制御された移送を可能にする。
パススルーボックスが存在する理由
彼らが解決する根本的な問題は単純です。清浄度の高いスペースがあり、そのスペースの清浄度や生物学的安全性のレベルを損なうことなく、物品を移動したり、廃棄物を除去したりする必要があります。
汚れた廊下とクリーンルームの間の通常のドアを開けると、すぐに圧力カスケードが破壊され、何千もの粒子や微生物が突入する可能性があります。ガウンルームは役に立ちますが、完全にガウンを着た職員であっても、依然として最大の汚染源です。パススルー ボックスは、人々がそれぞれの側に留まったまま物質を移動させる機械的なソリューションです。
インターロックシステムの仕組み
パススルー ボックスの大部分は純粋に機械的なインターロックを使用しています。電気もソフトウェアも不要で、数十年にわたる 24 時間 365 日の稼働でも故障率は事実上ゼロです。
1 つのドアが開くと、スチール製のフラグまたはロッカー アームが反対側のラッチを物理的にブロックします。最初のドアが完全に閉じてラッチがかかっている場合にのみ、インターロックが 2 番目のドアを解除します。特殊な用途には電磁式、空気圧式、スマート インターロックが利用可能ですが、GMP 施設では依然として機械式がゴールドスタンダードです。
規制の要求を満たす材質と仕上げ
- 316L ステンレス鋼 – 強力な殺胞子剤および強力な/危険な薬物には必須
- 304 ステンレス鋼 – 標準的な製薬および病院薬局での使用に適しています
- 電解研磨された内面 – 洗浄が容易になり、粒子の付着が軽減されます。
- エレクトロニクスおよび非GMP分野向けのESD安全および粉体塗装オプション
主な用途
- 製薬およびバイオテクノロジーのクリーンルーム (充填ライン、無菌処理)
- マイクロエレクトロニクスと半導体製造
- 病院の無菌調合薬局
- ナノテクノロジー研究所
- ビバリウムおよび動物施設
- バイオセーフティレベル2、3、4の研究室
- 原子力施設（グローブボックスパススルー）
- 高含有食品および化粧品の製造
- 法医学研究所
- 航空宇宙のクリーンな組立エリア
パススルーボックスの種類
A. インターロックタイプ別
- 機械的インターロック
- 電磁インターロック
- 空気圧インターロック
B. エアフローと濾過による
- パッシブ (ファンやフィルターなし – 室内圧力カスケードに依存)
- アクティブ/ファン駆動、給気および/または排気に HEPA または ULPA フィルタを搭載
- 層流通過 (チャンバー内の垂直または水平 LAF)
- バイオ除染パススルー (統合型 H₂O₂ または UV-C システム)
C. ドアごとの構成
- 標準 2 ドア (最も一般的)
- カートのパススルー (床レベル、カートまたはパレットに十分な大きさ)
- 重機用の床置きまたは「トンネル」スタイル
- 耐火性パススルー (1 ～ 3 時間定格)
- 二重壁で滅菌ガスが入る隙間がある
D. 素材別
- 304 または 316L ステンレス鋼 (製薬標準)
- 粉体塗装冷間圧延鋼材（低コスト、非GMP領域）
- 電子機器用の ESD 安全バージョン
- 低予算または視覚監視用のアクリルまたは強化ガラス
E. 特化したバージョン
- UV パススルー (表面除染用の内蔵 UV-C ランプ)
- 過酸化水素 (VHP) のパススルー
- 高速転送ポート (RTP) システム
- 統合された精密天秤によるパススルー計量
- 冷蔵パススルー
これから出会う主な機能
- 視覚/聴覚インジケーターによるインターロックシステム
- 270° または 180° のドアスイング (270° ではドアを壁に対して平らに折りたたむことができ、掃除が容易になります)
- 強化ガラスまたはポリカーボネート製の表示窓
- LEDまたは蛍光灯の庫内照明
- ステンレス棚（固定式または取り外し可能）
- ドアステータスセンサーとBMSへのアラーム出力
- HEPAフィルターのリークテストポート
- マグネヘリックまたはデジタル圧力計
- プッシュボタンまたはタッチレス（赤外線）ドアリリース
- 防火ダンパーオプション
- 接地スタッド (ESD モデル)
インストールに関する考慮事項
- 壁のカットアウトは正確である必要があります (通常はステンレスアングルでフレーム化されています)
- 陽圧クリーンルームでは通常、供給 HEPA が高グレード側に配置されます。
- 負圧格納容器スイートでは、排気 HEPA をダーティサイドに配置
- フレームと壁の間のシーラントはシリコン製で、きれいな面で連続的に溶接する必要があります。
- 安全のため通常は 24 V DC の電気的インターロック
- カートの通過には、補強された床またはスロープが必要になることがよくあります
検証と認定
典型的なテスト:
- インターロック機能の検証
- ドアシールの完全性
- HEPAフィルター設置漏れ試験
- 気流の速度と均一性
- 両方のドアを閉じたチャンバー内の粒子計数
- 回復テスト
- UV線量マッピング
- VHP サイクルの開発と生物学的指標の破壊
清掃とメンテナンス
- 毎日: 70 % IPA または承認された消毒剤で内部を拭きます。
- 毎週/毎月：棚を取り外して後ろを掃除します
- 6 ～ 12 か月ごと: HEPA フィルターの完全性テストとガスケットの検査
- UV ランプは 9,000 ～ 12,000 時間ごとに交換してください
- 機械的インターロック ピボットには食品グレードのグリースを控えめに塗布してください
よくある間違い
- チャンバーのサイズが小さすぎる → アイテムがスタックする → 職員がドアを強制的に開く → インターロックの損傷
- 同じ分類の部屋の間にパッシブボックスを設置 → 不要なボトルネック
- 腐食性洗剤や酸を扱う場所に 316L ステンレスを指定するのを忘れた
- 覗き窓がない → ユーザーは両方のドアを開けて中に何かがあるかどうかを「確認」します
- 交通量の多い廊下にパスボックスを置く → 常にぶつけたりへこんだりする
パススルーボックスの適切な内寸サイズの選択
実際の施設では、最も頻繁に遭遇する内部寸法は、次の 3 つの実用的なカテゴリに分類されます。
- 小: 300 × 300 × 300 mm ～ 450 × 450 × 450 mm シリンジ、小さなバイアル、ストッパー、書類、または研究室サンプルに最適です。
- 中型 / 標準: 600 × 600 × 600 mm 床スペースを無駄にすることなく、滅菌トレイ、ツールキット、IV バッグ、小型器具を簡単に収納できます。
- 大型/カートタイプ: 900 × 900 × 900 mm 以上、最大 1200 × 1200 × 2000 mm 以上 ローリングカート、800 × 600 mm または 1000 × 800 mm、クラッシュカート、さらには小型アイソレーターパレット用に設計されています。
私たちが施設管理者や建築家に常に与える実際的なルール: 日常的に移動することが予想される最大のアイテムまたは最も重いアイテムの周囲に、あらゆる方向 (幅、奥行き、高さ) に少なくとも 150 ～ 200 mm の空きスペースを追加します。この追加のクリアランスにより、次のことが保証されます。
- オペレーターが商品を中心から少しずらして置いた場合でも、ドアはスムーズに閉まります
- アクティブまたは層流ユニットで空気が適切に循環可能
- 棚は荷物に負担をかけずに取り外して掃除できます
- シールを傷つけたり、高価なコンポーネントに傷を付けたりすることはありません
この単純な 150 ～ 200 mm のバッファー ルールに従うことで、チャンバーが小さすぎることから生じる日常的なストレス (および最終的にはインターロックの損傷) がほぼ完全に排除されます。
パススルー ボックスは、それがなくなるまでは退屈なデバイスの 1 つです。それがなくなると、施設内で最大の汚染リスクになります。適切に指定、設置、保守されていれば、封じ込めや圧力カスケードを壊すことなく、清浄ゾーン間で材料を移動できる、安価で信頼性が高く、規制に準拠した方法となります。
新しいクリーンルームを設計している場合でも、既存の薬局をアップグレードしている場合でも、単に壁にあるステンレス製のキャビネットのせいで両方のドアを同時に開けることができない理由を理解しようとしている場合でも、パススルー ボックスについて知っておくべきことはほぼすべてわかりました。
