クリーン ルーム技術は、さまざまな産業、特に製薬、エレクトロニクス製造、バイオテクノロジーにおいてますます不可欠な部分になってきています。クリーンルーム環境の維持は、製品の品質、生産効率、環境の安全性に直接影響します。したがって、クリーン ルームのドアと窓は、これらの高純度環境の不可欠な部分として重要な役割を果たします。その設計と性能は、環境制御に影響を与えるだけでなく、クリーン ルーム システム全体の安定性にも影響します。ドアや窓を設計・選定する際には、気密性、平面性、掃除のしやすさ、耐久性、安全性の5つの特性が性能を評価する中心的な基準となります。

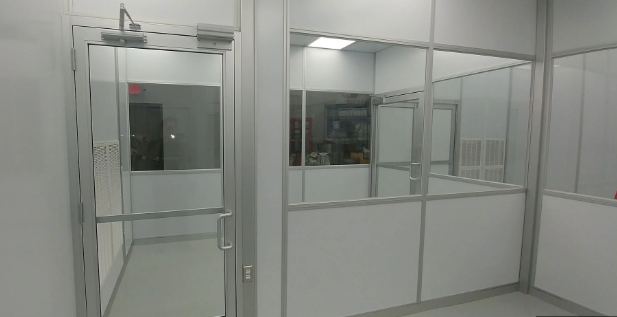

クリーンルームのドアと窓とは何ですか?
クリーンルームのドアと窓は、クリーンルーム環境用に特別に設計された構造です。その主な機能は、塵、粒子、微生物などの外部汚染物質を隔離し、室内空気の清浄さと安定性を確保することです。これらのドアと窓は、温度、湿度、空気の流れなどの要素に適合しながら、高品位のクリーン ルームの厳しい基準を満たしている必要があります。
ドアや窓を設計するときは、通常、次の点が考慮されます。
- 気密性： ドアや窓周りからの空気漏れを防ぎ、空気の流れと清潔さを保ちます。
- 平面度: 表面を滑らかにし、汚染物質の蓄積を防ぎます。
- 掃除のしやすさ: 滑らかで継ぎ目のない表面により、洗浄と消毒が便利です。
- 耐久性: 構造の安定性を維持しながら、長期の使用に耐える能力。
- 安全性: 耐火性、耐爆発性、耐衝撃性などの機能を備え、人や機器を保護します。
ドアと窓は、クリーンルーム環境を効率的かつ継続的に運用するために不可欠なコンポーネントであり、その重要性は自明のことです。
クリーンルームのドアや窓にはどのような材質が使われていますか?
ドアや窓の材質は、気密性、耐久性、掃除のしやすさ、安全性などの性能要件に基づいて選択されるのが一般的です。クリーンルームのグレードや産業環境に応じて、さまざまな材料が適しています。一般的な材料は次のとおりです。
1.フレーム素材
| 材質 | 特徴と用途 |
|---|---|
| ステンレス鋼 | 高強度、耐食性、耐熱性。製薬、食品、高度なクリーンルームに最適です。滑らかな表面でお手入れが簡単。 |
| アルミニウム合金 | 軽量で耐食性があり、加工が容易です。電子機器や半導体のクリーンルームに最適です。通常、耐摩耗性を高めるために陽極酸化処理が施されています。 |
| 粉体塗装された炭素鋼 | 比較的低コストで、表面は腐食や防塵のために粉体塗装で処理されています。耐食性はステンレス鋼より若干劣ります。 |
2. パネル材質
| 材質 | 特徴と用途 |
|---|---|
| 強化ガラス | 高強度、耐衝撃性、耐熱性。観察窓や安全窓などに使用されます。滑らかな表面でお手入れが簡単。 |
| 合わせ耐火ガラス | 耐火性と耐衝撃性。従業員の安全と防火要件を確保します。 |
| ポリカーボネート(PC) | 高い透明性、耐衝撃性、耐薬品性。安全観察窓に適しています。 |
| アルミ複合パネル | 軽量で滑らかな表面、お手入れが簡単。ドアパネルや室内窓枠によく使用されます。 |
3. シール材
| 材質 | 特徴と用途 |
|---|---|
| シリコンガスケット | 耐熱性、耐薬品性、柔軟性に優れています。ドアや窓の端をシールして気密性を確保するために使用されます。 |
| EPDMガスケット | 耐老化性、耐候性。ドアや窓の周りの長期シールによく使用されます。 |
| PVCガスケット | 低コスト、耐水性。低グレードのクリーンルームや補助ドア/窓に適しています。 |
一般に、ドアや窓は、気密性、平面性、清掃性、耐久性、安全性などの要求を満たすために、高強度の枠材（ステンレス鋼やアルミニウム合金など）、平滑なパネル材（強化ガラスや複合パネルなど）、高性能シール材（シリコンやEPDMなど）で構成されています。性能を達成するために、クリーンルームのグレードや業界の用途に応じて、さまざまな材料の組み合わせが選択されます。
1. 気密性: 外部汚染物質に対する防御の第一線
クリーンルームでは、空気の流れを制御することが重要です。クリーン ルームの環境品質を維持するには、空気中の粒子、細菌、塵、その他の汚染物質を効果的に隔離する必要があります。ドアや窓の気密性は、外部汚染物質の侵入や清潔さの低下を防ぐ重要な要素です。
気密性に影響を与える要因
| 因子 | 説明 |
|---|---|
| シール材 | シリコンやEPDMなどの高機能素材によりドアや窓周りの気密性を確保し、空気漏れを防ぎます。 |
| 取り付け精度 | 正確な取り付けにより、継ぎ目に隙間や緩みがなく、空気の流れの漏れを防ぎます。 |
| デザインと構造 | 気密構造と特別に設計されたシールとガラスにより、全体的なシール性能が向上します。 |
空気漏れを防ぐために、すべての縫い目、ドア枠、窓枠が厳格なシール基準を満たしている必要があります。シールが不十分だと空気の流れが妨げられ、クリーン ルームの換気システムが損なわれ、外部汚染物質が侵入する可能性があり、製品や機器の安全性に影響を与えます。
2. 平坦性：環境安定性の維持
クリーンルーム内の小さな亀裂や凹凸のある表面でも汚染源となる可能性があります。ドアと窓の平面度は、清掃効率と粒子制御に直接影響します。設計者は、ほこりや汚染物質の蓄積を防ぐために、表面の平坦性と滑らかさを考慮する必要があります。
平坦度の重要性
| 特徴 | 影響 |
|---|---|
| 表面平坦度 | 凹凸のある表面は汚れがたまりやすく、掃除が困難です。 |
| 表面平滑度 | 滑らかな表面により粒子の蓄積が軽減され、洗浄が容易になります。 |
平らで継ぎ目のないドアと窓のデザインは、破片の蓄積を防ぎ、クリーンルームを常に清潔に保ち、清掃の困難さを軽減するために不可欠です。
3. 掃除のしやすさ：メンテナンスの困難さとリスクの軽減
クリーンルームには定期的な清掃と消毒が必要です。主要な侵入ポイントであるドアと窓は、清掃の効率と安全性に直接影響します。ドアと窓は、微生物、ほこり、汚染物質を除去するために掃除が簡単な表面と構造を備えている必要があります。
掃除を容易にするための重要な要素
| 特徴 | 説明 |
|---|---|
| シームレスなデザイン | 汚れが蓄積する可能性が減り、洗浄プロセスが簡素化されます。 |
| 耐洗浄性素材 | 材質s resistant to chemical cleaning agents and high-temperature sterilization extend service life. |
| 滑らかな表面 | 拭き取りが容易になり、汚れの蓄積を防ぎます。 |
隙間や継ぎ目など、掃除が難しいコンポーネントを避けることが重要です。シームレスで滑らかな表面により洗浄の困難さが軽減され、洗浄中の汚染リスクが最小限に抑えられます。材料の高い耐薬品性と耐熱性も、クリーンルームの頻繁かつ厳しい清掃要件を満たすために不可欠です。
4. 耐久性: 長期的な安定性と信頼性を確保
クリーン ルームのドアと窓は、長期安定性を提供しながら、高レベルの密閉性と清浄度を維持する必要があります。耐久性は、高温、多湿、化学物質への曝露などの条件下でのパフォーマンスに不可欠です。耐久性のあるドアにより、メンテナンスの頻度と運用コストが削減されます。
耐久性の主な特徴
| 特徴 | 影響 |
|---|---|
| 耐食性 | 材質s such as stainless steel or aluminum alloy extend service life. |
| 構造強度 | 高強度のドアと窓は、外圧や時間の経過による摩耗に耐えます。 |
| 耐老化性 | 材質s must resist degradation from UV exposure and environmental factors. |
強化ガラス、ステンレス鋼、アルミニウム合金などの高品質の素材により、長期にわたるパフォーマンスが保証されます。高温、多湿、紫外線への耐性を備えた素材により、このような条件下でも信頼性を維持します。
5. 安全性: 人員と機器を保護するための防火および爆発保護
クリーン ルームの安全性は非常に重要であり、ドアや窓の安全性は人員、設備、環境保護に直接影響します。耐火性、耐爆発性、耐衝撃性は必須の機能です。
安全上の考慮事項
| 特徴 | 影響 |
|---|---|
| 耐火性 | 防火ドアと窓は火災の延焼を効果的に防止し、人員と機器を保護します。 |
| 防爆性 | 防爆設計により、特殊な環境での安全性が確保され、爆発のリスクが軽減されます。 |
| 影響 Resistance | 高強度のドアと窓は外部からの衝撃に耐え、内部環境を保護します。 |
高い安全基準が要求されるクリーンルームでは、防火および爆発に対する保護が非常に重要です。耐火性と耐爆発性を備えた強化ガラスまたは特別に設計された複合材料を使用することで、作業員の安全と機器の安全な動作が保証されます。
高規格環境におけるクリーンルームのドアと窓の重要性
ドアと窓はクリーンルームの構造要素であるだけでなく、高水準の環境の安定性と安全性を維持する重要な設備でもあります。製薬、バイオテクノロジー、半導体、高精度製造などの高品位のクリーン ルームでは、ドアや窓の性能がクリーン ルーム全体の動作に直接影響します。
1. クリーンルームの環境安定性の維持
クリーン ルーム内の空気の流れは、粒子レベル、温度、湿度、圧力が指定された基準を確実に満たすように厳密に制御されます。ドアと窓の密閉性と構造的完全性が、空気の流れの安定性を決定します。気密性の高い高品質なドアや窓により、外部からの汚染空気の侵入を防ぎ、内部の空気の流れを均一にし、清浄度を保ちます。逆に、ドアや窓の密閉性が低いと空気漏れが発生する可能性があり、その結果、粒子濃度が増加し、空気圧が不安定になり、繊細な実験や高精度の製造プロセスに悪影響を与える可能性があります。
2. 製品とプロセスの安全性の確保
高水準のクリーン環境には、医薬品の無菌操作や半導体製造の複雑なプロセスなど、製品の品質に非常に敏感なプロセスが含まれることがよくあります。ドアや窓の平坦性と掃除のしやすさは、汚染物質が蓄積する可能性と直接関係しています。滑らかで平らな表面は毎日の掃除を容易にするだけでなく、ほこり、粒子、微生物の蓄積を軽減し、それによって製品やプロセスに対する潜在的なリスクを最小限に抑えます。ほんのわずかな汚染でも製品のバッチ不良や実験結果の逸脱につながる可能性があるため、高水準の環境ではドアや窓の品質と設計が不可欠となっています。
3. 従業員の安全の強化
ドアや窓も人の安全を確保する上で重要な役割を果たします。特定の高規格環境では、ドアや窓に耐火性、防爆性、耐衝撃性が必要です。たとえば、可燃性または爆発性の物質を含む研究室やクリーンエリアでは、強化ガラス、防火ガラス、および強力なフレーム構造により、事故が発生した場合に人員を危害から保護できます。さらに、ドアの観察窓の設計により、オペレーターはドアを開けずに内部を監視できるため、操作上のリスクと汚染の可能性がさらに軽減されます。
4. 運用コストと保守コストの削減
高水準の環境では、ドアや窓の耐久性と掃除のしやすさが環境の質に影響を与えるだけでなく、クリーン ルームの長期的な運用コストにも影響します。耐久性のある素材により交換や修理の頻度が減り、掃除しやすい設計により掃除時間が短縮され、人件費と材料費が削減されます。クリーンルームは、構造が良く高品質なドアや窓を選択することで、メンテナンス費用を最小限に抑えながら安定した稼働を維持でき、生産や研究活動をスムーズかつ継続的に進めることができます。
5. システム全体のパフォーマンスのサポート
ドアと窓のデザインと材料の選択は独立したものではありません。壁、天井、空気浄化システム、圧力制御システムを含むクリーン ルーム システム全体と相乗的に機能する必要があります。高性能のドアと窓により、気圧、空気流路、清浄度レベルが要求仕様を確実に満たします。自動ドア、引き戸、気密ドアのいずれであっても、高水準環境の全体的な安定性を保証するには、各タイプが空気処理システムおよびクリーン ルームのレイアウトと密接に統合されている必要があります。
YD-Purification クリーン ルームのドアと窓を選ぶ理由?
専門的な経験と業界の専門知識
製品は特殊なクリーンルームのドアと窓のプロセスを使用して製造されており、密閉性、耐久性、平坦性、掃除のしやすさに関する厳しい要件を満たしています。
高性能素材
ドアと窓にはステンレス鋼、アルミニウム合金、強化ガラス、複合パネルが使用されており、耐腐食性と耐摩耗性を備えながら、掃除とメンテナンスが簡単です。
最適化されたクリーンルーム環境
気流制御と粒子分離を考慮した設計により、クリーン ルームが一貫して高い清浄度レベルを維持できるようになります。
複数の業界への適用性と柔軟性
製薬、エレクトロニクス、バイオ医療、食品、研究室などのクリーン環境に適し、多様なニーズに応えます。
システム統合能力
クリーンルームの壁、空気浄化、換気システムと統合して、効率的なワンストップソリューションを形成できます。
長期的な運用コストとメンテナンスコストの削減
耐久性があり掃除が簡単な設計により、メンテナンスと交換が最小限に抑えられ、動作の安定性が向上し、人員と製品の両方が保護されます。
