クリーンルーム用ユーティリティの主な機能とメリットは何ですか

クリーンルームは現代の製造において重要な役割を果たしています。工業化のプロセスが進むにつれて、クリーンルームの適用は、特に製薬、エレクトロニクス、半導体、食品製造などの業界でますます普及してきています。清潔な環境を維持することは、製品の品質と生産プロセスの安全にとって不可欠です。クリーンルーム設備の効果的な設計と管理は、環境汚染の制御に関係するだけでなく、最終製品の品質と安全性に直接影響します。この記事では、クリーンルームの基本設備、運用中に直面する課題、これらの設備が製品の品質と生産の安全性にどのような影響を与えるかを探り、クリーンルーム設備の将来の発展についての展望を示します。

クリーンルームの基本設備は何ですか?

クリーンルームに求められる設備は精密かつ多岐にわたります。以下はその基本的な設備の詳細な説明です。

1. 空気清浄システム

クリーンルームの空気浄化システムは、空気から粒子、微生物、その他の汚染物質をろ過してきれいな環境を維持するため、非常に重要です。

HEPAおよびULPAフィルター: これらの高効率エアフィルターは、空気から浮遊粒子や微生物を効果的に除去します。

エアフロー設計: クリーンルームは通常、空気がきれいなエリアから汚染されたエリアに流れるように層流設計を採用し、汚染物質の拡散を防ぎます。

空気清浄システム機能	技術的要件	目的
HEPAフィルター	最小 99.97% の濾過効率	粒子やバクテリアを除去します
ULPAフィルター	最小 99.9995% の濾過効率	高効率なパーティクル除去
層流設計	低速層流気流、均一分布	清潔さを確保し、汚染の拡大を防ぎます

2. 温湿度管理システム

温湿度制御システムは、クリーンルーム内の温度と湿度を安定に保つように設計されています。これは、機器の損傷や製品の品質のばらつきを防ぐために非常に重要です。

温度制御: 製品や生産プロセスに影響を与える可能性のある変動を避けるために、環境温度を指定された範囲内に維持します。

湿度管理: 相対湿度を適切な範囲に保ち、湿度変動による材料の特性変化や微生物の繁殖を防ぎます。

温湿度制御システムの機能	技術的要件	目的
温度制御	±1℃以内で安定	製品の安定性を維持し、熱ストレスを防ぎます
湿度管理	40%～60%の安定性	湿度をコントロールし、湿気による問題を防ぎます

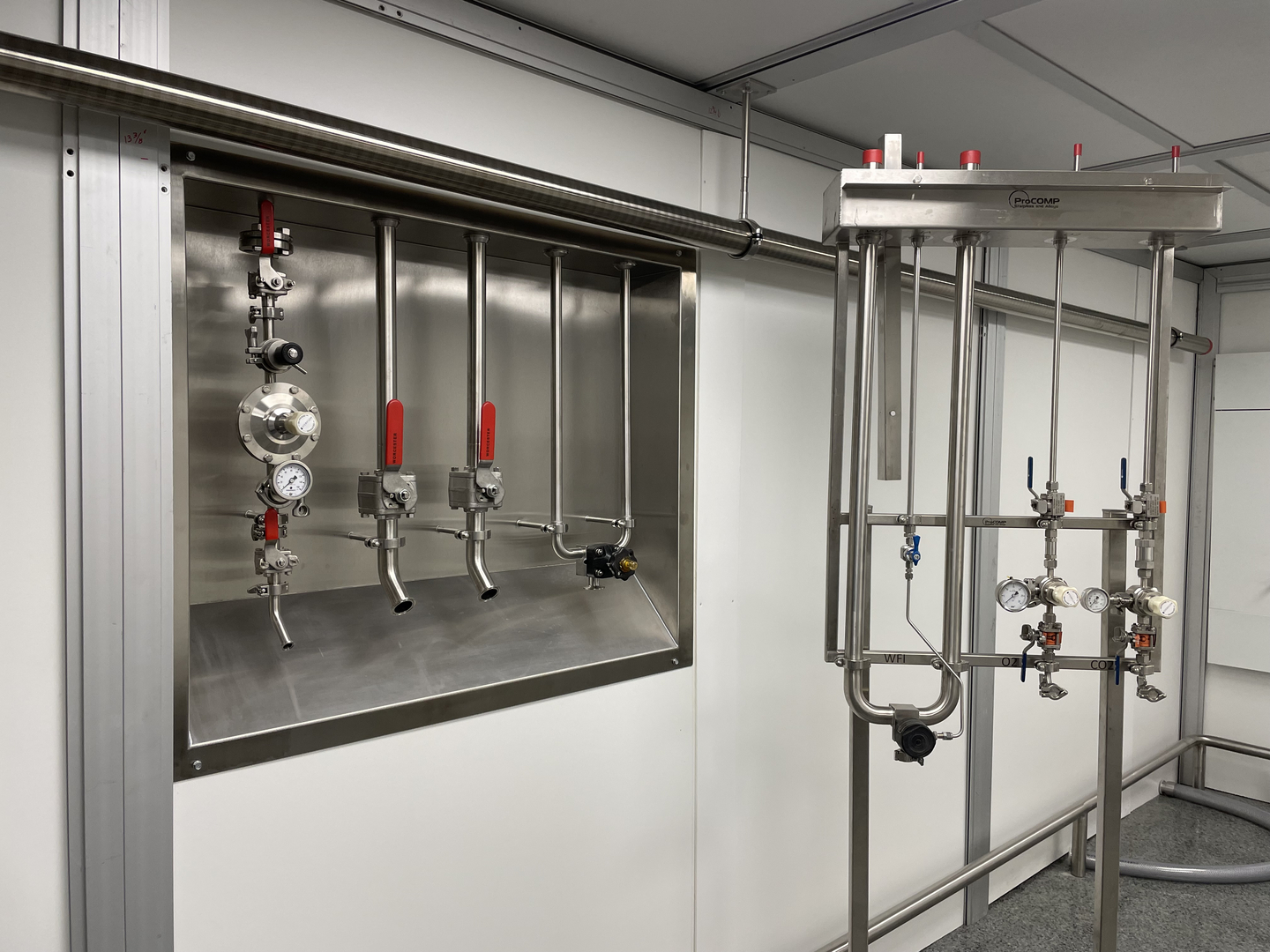

3. 水道・ガス供給システム

クリーンルームでは、製造プロセス中に製品の品質に影響を与える汚染物質が侵入しないように、高純度の水とガスを使用する必要があります。

超純水システム: 医薬品や半導体製造などで幅広く使用される超純水を提供します。

ガス供給システム: 高純度ガス (窒素、酸素など) を供給して、生産の安全性を確保し、汚染を防ぎます。

水道・ガス供給システム機能	技術的要件	目的
超純水システム	導電率0.1μS/cm未満	水の不純物による汚染を防ぎます
高純度ガスシステム	ガス純度 ≥99.99%	生産環境を維持するために汚染物質のないガスを提供します

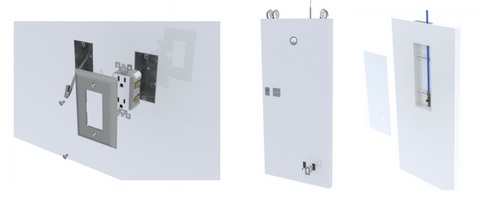

4. 電源および照明システム

クリーンルーム内の電源システムは非常に安定している必要があります。停電や停電が発生すると、生産の中断や機器の損傷につながる可能性があります。

安定した電源供給: クリーンルームにはバックアップ電源システムが装備されており、停電時でも装置が稼働し続けることが保証されています。

クリーンルーム照明: 汚染物質を発生しないクリーンルーム専用照明を採用し、清浄度を損なうことなく明るい環境を確保します。

電源および照明システムの機能	技術的要件	目的
安定した電力供給	バックアップ電源システム	停電による生産のダウンタイムを防止
専用照明システム	汚染のない光源	汚染を引き起こすことなく適切な照明を提供します

5. 監視および警報システム

クリーンルーム設備の安定した稼働を確保するには、環境パラメータをリアルタイムで監視する必要があります。

環境モニタリング: 温度、湿度、気流速度、汚染物質濃度のリアルタイム監視が含まれます。

警報システム: 環境パラメータが逸脱すると、警報システムが即座に警告を発し、潜在的な生産事故を防止します。

監視および警報システム機能	技術的要件	目的
環境パラメータのモニタリング	リアルタイムのデータ収集と記録	環境の安定性を確保し、問題を迅速に検出します
異常警報システム	自動警報、連動緊急対応	生産を守り、災害を防ぐ

クリーンルーム施設の適切な機能を維持する上での課題は何ですか?これらの課題にはどのように対処すればよいでしょうか?

クリーンルーム設備は製品の品​​質管理において重要な役割を果たしていますが、その維持管理には多くの課題があります。主な課題とそれに対応する解決策は次のとおりです。

1. 機器の経年劣化と摩耗

チャレンジ

空気浄化システム (HEPA/ULPA フィルター)、空調システム、ポンプ、パイプラインなどの重要なクリーンルーム機器は、時間の経過とともに老朽化して摩耗する傾向があります。これらのデバイスの効率が低下すると、クリーンルームの環境パラメータが不安定になり、製品の品質に影響を与える可能性があります。

ソリューション

• 定期的な検査と交換: 主要な機器は定期的に検査する必要があり、特にエアフィルター、空調ユニット、ポンプに注意してください。フィルターは、使用状況に応じて通常 6 ～ 12 か月ごとに交換する必要があります。
• 機器のアップグレード: 高品質で耐久性のある機器を選択し、必要に応じて古い機器をアップグレードします。たとえば、より効率的な HEPA または ULPA フィルターにアップグレードすると、空気浄化効率が大幅に向上します。
• 予防保守: 予防保守プログラムを確立して、定期的に機器の保守とサービスを行い、機器の故障の発生を減らします。

2. 汚染および相互汚染のリスク

チャレンジ

汚染源には、空気中の粒子、作業者の衣服、生産設備の表面などがあります。外部汚染物質が侵入すると、クリーンルーム環境が破壊され、さらには製品が汚染される可能性があります。この問題は同時プロセスを伴うクリーンルームでより顕著になり、相互汚染のリスクが高まります。

ソリューション

• 厳格なクリーンルーム管理プロトコル: 作業員に適切なクリーンルーム用の衣類を着用し、定期的に消毒し、人為的汚染を減らすためのトレーニングを受けることを義務付ける厳格な運用プロトコルを開発します。
• 気流制御: 効果的な気流システムを設計して、きれいなエリアから汚染されたエリアへの空気の流れを確保し、汚染物質の拡散を防ぎます。層流換気システムは、空気の動きを効果的に制御し、相互汚染を減らすために一般的に使用されます。
• 定期的な洗浄と消毒: 潜在的な汚染源を排除するために、クリーンルームの設備、床、壁を承認された薬剤で定期的に洗浄および消毒する必要があります。

3. システム障害とダウンタイムのリスク

チャレンジ

クリーンルーム内の空調、湿度制御、給水などの重要なシステムは、常に稼働し続ける必要があります。これらのシステムに障害やダウンタイムが発生すると、生産の遅延や環境の不安定性が引き起こされ、製品の品質や生産効率に影響を与える可能性があります。

ソリューション

• バックアップシステムと緊急時対策：主要システムにバックアップ発電機、空調設備、水源などのバックアップシステムを設置し、主要システム障害時に即座にバックアップシステムに切り替え、ダウンタイムを削減します。
• リアルタイム監視および警報システム: インテリジェントな監視システムを使用して、クリーンルームのパラメータ (温度、湿度、気流、空気の質など) を継続的に監視します。異常が検出されると、システムは自動的にアラートを発行し、タイムリーな介入が可能になります。
• 定期的なテストと訓練: システム障害が発生した場合の迅速な対応を確保し、ダウンタイムとその影響を最小限に抑えるために、緊急対応計画に関する定期的なテストと訓練を実施します。

4. 保守コストと運用の複雑さ

チャレンジ

クリーンルーム設備のメンテナンス要件は高く、特に高水準のクリーンルームでは運用とメンテナンスの複雑さが増します。さらに、メンテナンスコストは増加し続けており、企業の財務的圧迫となっています。

ソリューション

• 効率的な機器: エネルギー消費とメンテナンスのコストを削減するには、エネルギー効率が高くメンテナンスの手間がかからない機器を選択します。たとえば、低エネルギーの空調システムと耐久性の高いフィルターを使用すると、長期的な運用コストの削減に役立ちます。
• 自動化とインテリジェンス: 自動化された管理システムとインテリジェントな監視デバイスを導入して、手動介入を減らし、メンテナンス効率を高めます。スマートな管理により、機器のパフォーマンスに関するリアルタイムのフィードバックが提供され、故障を防止し、運用の複雑さを軽減できます。
• メンテナンス サービスのアウトソーシング: ハイテク機器の場合は、メンテナンス サービスを専門会社にアウトソーシングすることを検討してください。これにより、機器が最高のパフォーマンスで動作するようにしながら、社内スタッフのトレーニングと管理のコストが削減されます。

5. 環境変動と気候変動の影響

チャレンジ

温度、湿度、空気の流れの変化、および外部環境の変化は、クリーンルーム環境の安定性に影響を与える可能性があります。たとえば、外部温度の変化は空調システムの安定性に影響を与える可能性があり、湿度の変化は機器の結露や微生物の増殖に影響を与える可能性があります。

ソリューション

• 正確な温湿度管理：安定した内部環境を維持するために、正確な温湿度管理装置を設置します。高効率の空調システムと湿度制御装置は、温度と湿度を指定範囲内に確実に保つのに役立ちます。
• 最適化された気流設計: クリーンルーム内の気流経路と対気速度を適切に設計し、空気が効率的に循環するようにし、温度と湿度の変動による悪影響を防ぎます。
• 環境の監視と調整: 環境監視システムを使用して、温度、湿度、気流の変化をリアルタイムで追跡します。自動調整システムは変化を補正し、クリーンルーム環境を安定に保つことができます。

6. 人事管理および業務手順

チャレンジ

クリーンルームの運営において、人事管理は重要な課題です。不適切な操作、クリーンルーム用衣類の不適切な着用、その他の要因により、外部汚染物質がクリーンルームに侵入し、製品の清浄度に影響を与える可能性があります。

ソリューション

• 厳格な人材トレーニングと管理: クリーンルームに入るすべての従業員は、クリーンルームの操作手順を理解し、汚染リスクを最小限に抑えるために徹底的なトレーニングを受ける必要があります。
• クリーンルーム用衣類の標準化された使用: クリーンルーム用衣類の使用に関する明確なガイドラインを確立し、これらの衣類の状態を定期的にチェックします。担当者が外部の汚染物質をクリーンルームに持ち込まないようにしてください。
• 入室管理と消毒: クリーンルームの入口には、洗浄および消毒設備が備えられている必要があります。汚染を防ぐために、担当者はクリーンルームに入る前に徹底的な洗浄と消毒を受けなければなりません。

クリーンルーム設備が製品の品質と安全性に与える影響

クリーンルーム設備は、さまざまな高精度製造業界において製品の品質と安全性を確保する上で重要な役割を果たしています。クリーンルーム設備が製品の品質に与える影響は多面的であり、生産プロセス全体に影響を与えます。以下は、クリーンルーム設備が製品の品質と安全性にどのような影響を与えるかの重要な側面です。

1. 製品の清浄度の確保

クリーンルームの中核的な機能の 1 つは、特に製薬、半導体、エレクトロニクスなどの業界において、製品の品質に直接影響を与える環境の清浄度を維持することです。

空気品質管理: クリーンルーム空気浄化システム (HEPA/ULPA フィルターなど) は、空気から粒子、微生物、その他の汚染物質を効果的に除去します。空気の品質が厳密に管理されていない場合、汚染物質が製品の表面に付着したり、内部に侵入したり、欠陥や汚染が発生する可能性があります。

微粒子制御: クリーンルームの設計と運営は、空気中の粒子の数を最小限に抑えることを目的としています。たとえば、製薬業界では、たとえ微小な粒子による汚染でも医薬品の純度が損なわれ、患者に健康上のリスクをもたらす可能性があります。半導体製造では、浮遊粉塵がチップの製造精度や製品の欠陥に影響を与える可能性があります。

汚染源潜在的な影響ソリューション

汚染源	潜在的な影響	解決策
浮遊粒子	薬物やチップの純度や性能に影響を与える	高効率濾過システム（HEPA、ULPA）の使用
微生物汚染	生物由来製品の汚染または薬剤の失敗を引き起こす	定期的な空気監視と表面消毒
環境静電気	敏感な電子部品に影響を与え、機器に損傷を与えます	帯電防止設計と素材の選択

2. 製品の安定のための温度と湿度の管理

温度と湿度の管理もクリーンルーム環境の重要な側面です。温度や湿度のレベルが高すぎたり低すぎたりすると、製品の品質や性能に悪影響を及ぼす可能性があります。

温度変動: 高精度の製造プロセスでは、温度変化により材料が熱膨張または熱収縮し、製品の外観や機能に影響を与える可能性があります。たとえば、製薬産業では、温度の変動により医薬品の化学的安定性が損なわれる可能性があります。

湿度管理: 過度の湿度と低湿度の両方が製品の品質に影響を与える可能性があります。半導体製造では、過剰な湿度により製品表面に結露が発生し、プロセスの精度に影響を与えます。一部の製薬プロセスでは、湿度が過度に低いと、薬剤表面で望ましくない反応が発生する可能性があります。

温度と湿度の変動	潜在的な影響	解決策
温度変動	素材の伸縮により、製品のサイズや品質に影響を与える	効率的な温度制御システムを設置し、定期的に監視および調整します
湿度の変動	製品の化学的安定性に影響を与え、故障の原因となる	安定した環境を維持するために精密な湿度制御装置を使用する

3. 生産環境の安定維持

クリーンルーム設備の設計と管理は、繊細な製品の製造にとって重要な生産環境の安定性を確保します。生産環境に変動があると、製品の品質が大幅に低下する可能性があります。

エアフロー制御: クリーンルームでは通常、層流換気システムを使用して、クリーンエリアから汚染エリアへの空気の流れを確保し、汚染物質の拡散を効果的に制御します。エアフローシステムが不適切に設計されているか故障している場合、空気中の汚染物質が製品を汚染したり、製造プロセスを中断したりする可能性があります。

環境監視システム: リアルタイム監視システムは、温度、湿度、気流速度、空気の質などの環境パラメータを追跡します。異常が検出された場合、システムは直ちにアラームを発し、生産の中断を防ぐための緊急措置を開始します。

環境パラメータ	潜在的な影響	解決策
エアフローの方向が不適切	相互汚染、製品の清浄度に影響	層流システムを使用して空気の方向を正確に制御
環境温度や湿度が不安定	加工精度や不良品に影響	環境の安定性を確保するためにリアルタイム監視システムを装備する

4. 認証基準の遵守

クリーンルーム設備は、製品の品質と安全性にとって重要であるだけでなく、企業が厳しい品質認証や規制監査に合格できるかどうかにも影響します。製薬、食品製造、エレクトロニクスなどの多くの業界では、生産プロセスが国際規格や規制 (ISO14644、GMP など) に準拠する必要があります。クリーンルーム設備は、企業がこれらの基準を満たし、製品のコンプライアンスを確保するのに役立ちます。

認証基準: たとえば、製薬業界は、クリーンルームが空気の質、温度、湿度、清潔さに関する厳しい要件を含む適正製造基準 (GMP) を満たすことを義務付けています。これらの基準を満たすクリーンルームで製造された医薬品は、市場承認の対象となります。

標準化された管理: 高水準のクリーンルーム設備を使用することで、企業はすべてのバッチが品質と安全基準を確実に満たすように管理された環境下で製品を生産できます。

認証規格	潜在的な影響	解決策
GMP	非準拠の場合、非準拠の商品が販売できない可能性があります	基準を確実に満たすための包括的なクリーンルーム管理システムを確立する
ISO 14644	クリーンルームの分類に影響し、製品が施設から出られなくなる	クリーンルーム設備が国際基準を満たしていることを確認し、定期的に検証を実施する

5. 外部汚染物質の侵入の防止

クリーンルーム設備は内部環境を制御するだけでなく、外部汚染物質の侵入を効果的に防ぐ必要があります。クリーンルームには、クリーンルームに入るあらゆる物質が汚染物質を持ち込まないようにするため、複数のアクセス制御システムが設置されていることがよくあります。

人事管理: クリーンルームに入る職員は、承認されたクリーンルーム用衣類を着用し、汚染物質の持ち込みを防ぐために必要な消毒手順を受けなければなりません。このプロセスに誤りがあると、汚染物質が侵入する可能性があります。

資材管理: クリーンルームに入るすべての材料と機器は、汚染を防ぐために厳格な洗浄と消毒を受けなければなりません。このプロセスをシームレスに行うために、特別な搬送ウィンドウとクリーニング ゾーンが使用されます。

汚染管理方法	潜在的な影響	解決策
人事管理	従業員が汚染物質を持ち込んで製品の品質に影響を与える	厳格な洗浄と消毒の要件、クリーンルーム用衣類の使用
資材管理	原材料や設備の汚染、製品の欠陥	クリーンルームに入る前の材料や設備の洗浄と消毒の手順

クリーンルーム設備の最適化と革新

技術の継続的な進歩に伴い、効率性、持続可能性、現代の製造業の進化するニーズへの適応性を向上させるために、クリーンルーム施設は常に最適化および革新されています。以下は、クリーンルーム施設における革新と最適化の主要分野の一部です。

1. インテリジェントな監視と自動化

近年、インテリジェントな監視システムと自動化技術の適用により、クリーンルームの管理が大幅に強化されました。リアルタイムのデータ監視と分析を活用することで、オペレーターはクリーンルームの環境条件を把握し、データに基づいて調整を行うことができます。

• リアルタイムのデータ監視: 高度なセンサーと監視システムにより、空気の質、温度、湿度、気流速度などの主要なパラメーターを継続的に追跡できます。これにより、オペレーターは問題を早期に特定し、状況を維持するために修正措置を講じることができます。
• 自動制御システム: 自動化テクノロジーにより、事前に設定された基準に基づいて環境パラメータを自動的に調整できるため、手動介入の必要性が減り、運用効率が向上します。たとえば、自動化システムは、必要に応じて空気流の速度を調整したり、追加の濾過を有効にしたりできます。
• 予知メンテナンス: クリーンルーム機器からのデータを分析することで、予知保全システムは潜在的な故障を発生前に予測し、タイムリーな修理を可能にし、ダウンタイムを最小限に抑えることができます。これにより、機器の信頼性が向上し、動作寿命が延長されます。

2. エネルギー効率と持続可能な設計

エネルギー効率と環境の持続可能性は、クリーンルームの設計と運用においてますます重要な目標となっています。省エネ技術を統合することで、クリーンルーム施設は運用コストを削減し、環境への影響を軽減できます。

• 効率的な濾過システム: 高効率微粒子空気 (HEPA) フィルターや超低透過空気 (ULPA) フィルターなど、よりエネルギー効率の高い新しいフィルターは、空気を浄化するだけでなく、エネルギー消費も少なくなり、全体的なエネルギー コストも削減されます。
• HVAC と照明の低エネルギー消費: 高度な HVAC (暖房、換気、空調) システムと LED 照明ソリューションにより、エネルギー消費を大幅に削減できます。これらのシステムは、エネルギー使用を最小限に抑えながら、必要なクリーンルーム条件を維持するように設計されています。
• 持続可能な素材: クリーンルームの壁、床、天井の構築に持続可能な材料を使用すると、高レベルの清浄度と安定性を維持しながら、環境への影響を軽減できます。さらに、効率的な水の使用と廃棄物管理システムにより、資源の消費を最小限に抑えることができます。

3. モジュール式で柔軟なレイアウト

クリーンルーム施設のモジュール設計により、柔軟性と拡張性が向上し、クリーンルームが変化する生産ニーズに適応できるようになります。産業界がより機敏な生産システムを求める中、クリーンルームは再構成や拡張が容易になるように設計されることが増えています。

• スケーラブルな設計: モジュール式クリーンルームは、生産ニーズに基づいて簡単に拡張または縮小できるため、生産量が変動する業界に最適です。この柔軟性により、新しい施設を最初から構築することに伴うコストと労力が削減されます。
• カスタマイズ可能なレイアウト: モジュール式クリーンルームのレイアウトは、エアロックを追加したり、材料や人員の流れに合わせてクリーンルームのスペースのサイズを調整したりするなど、特定の生産プロセスに合わせて調整できます。
• クイックセットアップ: モジュール式クリーンルーム システムは迅速かつ効率的に組み立てることができるため、生産ラインのセットアップ時間を短縮できます。これは、生産を迅速に拡大したり、新しい製造プロセスを導入したりする必要がある企業にとって特に有益です。

クリーンルーム設備の将来展望

業界が技術、品質基準、規制要件の面で進歩し続けるにつれて、現代の製造におけるクリーンルーム設備の役割はますます重要になっています。空気浄化、温湿度管理から水道・ガス供給システム、電気サポートまで、これらの設備が連携して安定した環境を維持し、高品質な製品を保証します。

技術が進歩し、管理方法が進化するにつれて、クリーンルーム施設はさらにインテリジェントで効率的かつ持続可能なものとなり、業界全体にとってより信頼性が高く安定した生産環境を提供することになります。クリーンルーム施設の将来には、次のものが含まれる可能性があります。

• AI と IoT の統合の強化: 人工知能 (AI) とモノのインターネット (IoT) は、リアルタイムの監視と制御から予知保全とプロセスの最適化に至るまで、クリーンルームの運用をさらに最適化するために使用されます。
• グリーンクリーンルーム: 環境の持続可能性が産業界の中心的な関心事になるにつれ、将来のクリーンルームは、エネルギー効率、節水、廃棄物管理がさらに進歩し、さらに環境に優しい設計になると思われます。
• 高度な空気浄化技術: 空気の濾過と浄化に関する研究開発を継続することで、特に製薬、半導体製造、バイオテクノロジーなどの清浄度レベルが非常に要求される業界において、クリーンルーム環境の効率と有効性がさらに向上します。

クリーンルーム施設の継続的な最適化と革新により、運用効率が向上し、環境への影響が軽減され、厳しい業界基準への準拠が保証されます。製造需要が進化するにつれて、クリーンルームはさまざまな業界で製品の品質と安全性を維持する上で重要な役割を果たし続けるでしょう。

クリーンルーム用に YD-Purification のユーティリティを選ぶ理由

• 効率的な空気浄化: 高度な HEPA および ULPA フィルターを使用して、クリーンルーム内の高い空気品質を確保します。
• 正確な温度と湿度の制御: 環境安定性を維持して製品の品質を保証します。
• 高純度の水とガスの供給: 水とガスの純度を保証し、汚染を防ぎます。
• インテリジェントな監視と管理: 環境パラメータをリアルタイムに監視し、タイムリーなアラートと予防メンテナンスを行います。
• コンプライアンス保証: ISO 14644 や GMP などの国際規格に適合し、製造コンプライアンスを保証します。
• モジュラー設計: 変化する生産ニーズに適応するためのクリーンルーム設備の柔軟な調整と拡張。
• エネルギー効率と環境への配慮: エネルギー効率の高い機器を使用して運用コストを削減し、環境への影響を軽減します。
• 専門的なアフターサービス： 機器の安定稼動を保証する総合的な技術サポートと保守サービスを提供します。
