クリーン ルーム用サンドイッチ パネルが制御環境に最適な理由は何ですか?

クリーンルームサンドイッチパネルとは何ですか?

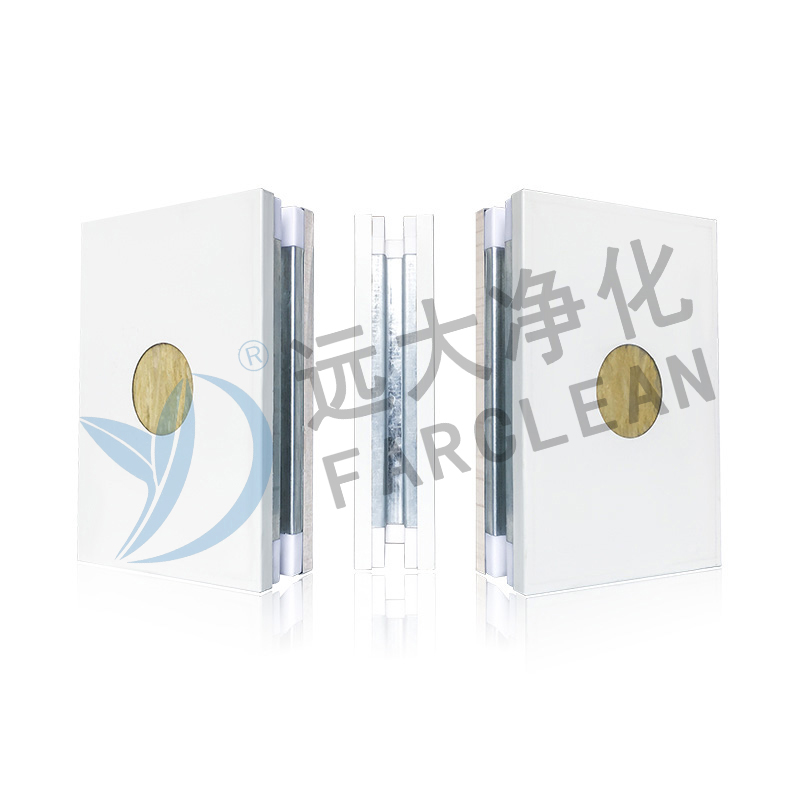

あ クリーンルームサンドイッチパネル は、軽量の断熱コア材料に接着された 2 枚の剛性の外側表面シートで構成されるプレハブ建築コンポーネントです。表面シートは通常、亜鉛メッキ鋼、ステンレス鋼、またはアルミニウムで作られ、コアは通常、ロックウール、ポリウレタン (PU)、ポリイソシアヌレート (PIR)、またはハニカム材料で充填されます。この 3 層の「サンドイッチ」構造がパネルの名前の由来となっており、クリーンルーム施設、つまり浮遊粒子、温度、湿度、圧力を正確に制御する必要がある空間の厳しい環境制御要件を満たすように特別に設計されています。

ウェットトレード、左官塗り、多段階仕上げに依存する従来の工法とは異なり、クリーンルームサンドイッチパネルは、完成したすぐに設置できるコンポーネントとして建設現場に到着します。その表面は滑らかで非多孔質で、微生物の増殖に強いため、本質的に医薬品製造、半導体製造、病院の手術室、食品加工工場、航空宇宙組立施設に適しています。これらすべての分野にわたって制御された環境に対する需要が高まっていることが、これらのパネルの世界的な人気の高まりの主な原動力の 1 つです。

インストールの速度と効率

クリーンルーム用サンドイッチパネルがこれほど広く採用されるようになった最も説得力のある理由の 1 つは、建設時間を大幅に短縮できることです。レンガ、ブロック、漆喰、塗料を使用した従来のクリーンルーム建設は、複数の取引が行われる一連のプロセスであり、数か月かかる場合があります。各段階は、次の段階を開始する前に硬化または乾燥する必要があり、クリーンルームでの分類に必要な表面の平滑性と気密性を達成するには、時間がかかり、スキルに依存します。

サンドイッチ パネルにより、これらの遅延のほとんどが解消されます。正確な寸法に合わせてオフサイトで製造され、工場で仕上げられた状態で届くため、設置チームは壁、天井、パーティションを短時間で組み立てることができます。従来の方法では建設に 16 週間かかるクリーンルームも、パネル システムを使用すると 6 ～ 8 週間で完成することがよくあります。製薬会社が新製品を発売したり、半導体メーカーが生産能力を拡大したり、病院が手術施設を拡張したりする場合、このプロジェクト実施の加速は、より早期の収益創出とより迅速な投資収益率に直接つながります。

インストールの主な利点

• 硬化や乾燥時間を必要としない乾式施工プロセス
• パネルは現場で切断して取り付けて、サービスや貫通に対応できます。
• モジュラー設計により、複数のセクションを同時に設置可能
• 現場での労働力が軽減され、必要な専門業者が少なくなります
• 設備レイアウト変更時にパネルの分解・移設が可能

優れた衛生管理と汚染管理

汚染管理はクリーンルームの基本的な目的であり、サンドイッチ パネルの材料特性はこのタスクに非常に適しています。クリーンルームパネルで使用されるスチールまたはアルミニウムの表面シートは非多孔質であり、塗装された石膏ボードやコンクリートの表面とは異なり、細菌、菌類、粒子状物質が存在しません。パネル間の接合部はシリコンまたは特殊ガスケットで密閉され、汚染物質が蓄積する可能性のある隙間を排除し、パネルシステムの設置に使用される凹んだ内部コーナーは、従来の直角接合部によって生じる汚れのトラップを防ぎます。

また、この表面は、製薬や食品の生産環境で使用される強力な化学洗浄剤に対しても高い耐性を備えています。漂白剤、イソプロピル アルコール、過酸化水素蒸気、その他の消毒剤を繰り返し使用しても、パネル表面を劣化させたり、その完全性を損なうことはありません。この耐薬品性に​​より、クリーンルームエンクロージャの耐用年数が延長され、施設の運用期間全体にわたるメンテナンスコストが削減されます。 ISO 5 または GMP グレード A/B 規格に分類され、表面粒子数と微生物汚染の制限が非常に厳しい環境では、壁および天井システムの衛生性能はオプションではなく、規制されています。

断熱性とエネルギー効率

クリーンルームは、正確な温度と湿度の状態を 24 時間維持するために膨大な量のエネルギーを消費します。 ISO に分類されたクリーンルームの HVAC システムは、多くの場合、施設の総エネルギー消費量の 60 ～ 70 パーセントを占めます。したがって、建物外壁の熱性能は運営コストに直接的かつ重大な影響を及ぼします。クリーンルーム用サンドイッチパネル、特に PIR または PU フォームコアを備えたパネルは、優れた断熱値 (0.20 W/m²K という低い U 値) を提供し、壁や天井を通る熱伝達を大幅に低減し、HVAC システムのより効率的な動作を可能にします。

定常状態の断熱を超えて、適切に設置されたパネル システムで達成可能な気密性により、汚染のリスクとエネルギーの損失の両方である制御不能な空気の侵入が軽減されます。クリーンルームに流入する制御されていない外気は、1 立方メートルごとに仕様に合わせて濾過、調整、加圧する必要があり、このプロセスでは大量のエネルギーを消費します。サンドイッチ パネル システムは、建物外壁での空気漏れを最小限に抑えることで、HVAC インフラストラクチャへの負荷を軽減し、施設の運用期間にわたる光熱費の削減と二酸化炭素排出量の削減に直接貢献します。

代表的なコア材料とその熱性能

火災安全と規制遵守

FDA および EMA の GMP ガイドライン、ISO 14644 規格、地域の建築基準など、クリーンルーム建設を管理する規制枠組みは、管理された環境で使用される材料に厳しい要件を課しています。耐火性能は、これらの要件の中で最も重要なものの 1 つです。ロックウールと PIR コアのサンドイッチ パネルはクラス A または同等の耐火等級を備えています。つまり、火炎の延焼に寄与せず、火災発生時に一定期間構造の完全性を維持するため、安全な避難が可能になり、隣接するエリアへの被害が制限されます。

メーカーがパネルの認定試験データ（火災反応、火炎の表面広がり、発煙、負荷時の構造性能など）を提供できるため、クリーンルーム作業員の規制当局の承認プロセスが簡素化されます。パネル システムは、現場で施工される仕上げ材に依存するのではなく、そのパフォーマンスがアプリケーションの品質とメンテナンスに依存するのではなく、工場で管理され、独立してテストされたパフォーマンスを提供します。このパフォーマンスは、文書化して規制検査官に自信を持って提示できます。このトレーサビリティは、21 CFR Part 211 および同様の品質システム規制に基づいて運営されている製薬会社によってますます重視されています。

柔軟性と将来性

ライフサイエンス、半導体、先端製造業は、急速な技術変化が特徴です。生産プロセスは進化し、製品ラインは変化し、規制要件は更新されます。従来の固定構造を使用して建設されたクリーンルーム施設は、その構造的耐用年数が終了する前に運用上老朽化する可能性があり、新しいプロセスや分類要件に適応させるために、高価で破壊的な改修工事が必要になります。

クリーンルームサンドイッチパネルシステムは、施設の寿命に対して根本的に異なるアプローチを提供します。パネルはモルタルや石膏で接着されるのではなく機械的に固定されているため、運用要件の変更に応じて解体、再構成、再組み立てが可能です。部屋のサイズを変更するために壁を移動したり、サービス用の追加の貫通を作成したり、エンクロージャ全体を取り壊すことなく新しいパネルセクションを既存のシステムに統合したりできます。この適応性により、投資の耐用年数が大幅に延長され、20 ～ 30 年の施設ライフサイクルにわたって総所有コストが削減されます。

再構成可能性が付加価値をもたらすシナリオ

• 既存のクリーンルームゾーンを分割または拡張して生産能力を拡大
• 施設全体を再構築せずに、より上位の ISO 分類にアップグレード
• 一時的またはリースされたクリーンルーム施設を新しい場所に移転する
• あdapting room layouts when new manufacturing equipment is installed
• 製品ラインや規制環境の変化への対応

プロジェクトのライフサイクル全体にわたる費用対効果

クリーンルーム用サンドイッチ パネル システムのコストを評価する場合、初期の材料価格だけでなくライフサイクル全体を考慮することが重要です。同等の基準に基づいて、パネル システムの設置コストは、従来の湿式建設と同等か、わずかに高い可能性があります。ただし、プロジェクトの後続の各段階で生じる節約（労働力の削減、試運転の迅速化、エネルギー消費の削減、メンテナンスの削減、交換コストの延期など）により、10 ～ 20 年の運用期間で評価すると、一貫してパネル システムがより経済的な選択肢となります。

建設廃棄物の削減は財政的にも重要です。従来のクリーンルームの建設では、石膏ボードの端材、梱包材、化学薬品の容器、汚染物質など、大量の混合廃棄物が発生し、費用をかけて処分しなければなりません。パネル システムは廃棄物がはるかに少なく、多くの場合端材は再利用可能であり、梱包もより管理しやすくなっています。埋め立ておよび有害廃棄物の処理コストが高額な市場では、この廃棄物の発生量の削減は、環境面でのメリットと並んで、目に見える経済的メリットをもたらします。

業界特有の需要拡大の要因

クリーンルーム用サンドイッチパネルに対する世界的な需要の高まりは、単一の要因によって引き起こされているのではなく、複数の業界にわたる傾向が同時に集中していることによって引き起こされています。医薬品では、生物製剤製造および細胞および遺伝子治療薬の生産の拡大により、GMP グレード A および B 分類を満たすクリーンルームが必要となり、最高性能のパネル システムの需要が高まっています。半導体では、チップの小型化が容赦なく進行するため、これまで以上にクリーンな製造環境が必要となり、製造施設は ISO クラス 3 および 4 仕様に向けて推進されており、粒子制御のためにあらゆる材料表面を最適化する必要があります。

食品および飲料の加工では、衛生規制の強化と製品の安全性に対する消費者の期待により、製造業者はサンドイッチ パネル構造が確実に満たせる基準に施設をアップグレードするよう求められています。医療分野では、パンデミック後の病院インフラの拡張とモジュール式手術室ソリューションの成長により、迅速に構築され、検証済みのクリーンルーム筐体に対する強い需要が生まれています。これらすべての分野において、クリーン ルーム サンドイッチ パネルが提供するパフォーマンス、スピード、コンプライアンス、コスト効率の組み合わせは、まさに市場が必要としているものであることが証明されており、まさにそれがその人気が高まり続けている理由です。
